सूची
1. व्यावसायिक उद्धरण2
2. उपकरण प्रदर्शन और तकनीकी पैरामीटर6
1. स्टील बार ट्रस उत्पादन लाइन के तकनीकी पैरामीटर 6
1.1 उपकरण अवलोकन 6
1.2 स्टील बार ट्रस उत्पादन लाइन की उपकरण संरचना 6
1.3 उपकरण के तकनीकी पैरामीटर: 7
1.4 उपकरण विशेषताएँ 8
1.5 उपकरण विन्यास और मूल ब्रांड 10
2. ठंडे पानी की मशीन 11
2.1 एयर-कूल्ड बॉक्स प्रकार चिलर की तकनीकी विशिष्टताएँ: 11
3. एयर कंप्रेसर 12
1. स्क्रू एयर कंप्रेसर के तकनीकी पैरामीटर 13
1. व्यापार उद्धरण
बुद्धिमान सीएनसी ट्रस वेल्डिंग उत्पादन लाइन पेशेवर निर्माता
| एसजीएचजे-इंटेलिजेंट सीएनसी ट्रस वेल्डिंग उत्पादन लाइन कोटेशन शीट | ||||||
| कोटेशन इकाई: शेडोंग टाइम मशीनरी टेक्नोलॉजी कंपनी लिमिटेड | ||||||
| क्रम संख्या | डिवाइस का नाम | इकाई प्रकार | इकाई | मात्रा | इकाई-मूल्य (आरएमबी) | धनराशि (आरएमबी) |
| 1 | स्टील बार ट्रस वेल्डिंग उत्पादन लाइन | एसजीएचजेपीएम-100 | Taizhou के लिए संक्षिप्त | 1 | ||
| 2 | स्क्रू एयर कंप्रेसर | कैशन, BK22kw | Taizhou के लिए संक्षिप्त | 1 | ||
| 3 | शीतलन-जल मशीन | आरएक्स-05ए | Taizhou के लिए संक्षिप्त | 1 | ||
| 4 | स्टील बार बट वेल्डर | 25kva | Taizhou के लिए संक्षिप्त | 1 | ||
| राशि के लिए | कुल उपकरण भुगतान ¥: आरएमबी पूंजी: | |||||
| नोट: इस कीमत में कर (13% वैट) शामिल है, जिसमें माल ढुलाई, कमीशनिंग और स्थापना शुल्क और प्रशिक्षण शुल्क शामिल है। | ||||||
| कंपनी स्टील ट्रस वेल्डिंग उत्पादन लाइन के अनुसंधान और विकास और विनिर्माण पर ध्यान केंद्रित करती है, एक पेशेवर और कुशल प्रौद्योगिकी अनुसंधान और विकास टीम है, कंपनी तकनीकी नवाचार को बहुत महत्व देती है, स्वतंत्र नवाचार की राह पर चलती है, उत्पाद संरचना को लगातार समायोजित करती है बाजार की मांग को पूरा करने के लिए, और कई प्रसिद्ध उद्यमों के साथ दीर्घकालिक साझेदारी स्थापित की है। | ||||||
कंपनी का नाम: शेडोंग टाइम मशीनरी टेक्नोलॉजी कंपनी लिमिटेड
कर पहचान संख्या: 91370811MA3EP7HT68
कंपनी खाता संख्या: 815010601421010400
बैंक: ज़िचेंग उप-शाखा, बैंक ऑफ़ जीनिंग सिटी
पता: जियाफेंग रोड के पूर्व, रुईक्सियांग रोड के उत्तर, जीनिंग आर्थिक विकास क्षेत्र, शेडोंग प्रांत (शेडोंग ताइफेंग इंजीनियरिंग ग्रुप कंपनी लिमिटेड के अस्पताल में)
2. उपकरण प्रदर्शन और तकनीकी पैरामीटर
1. स्टील बार ट्रस उत्पादन लाइन के तकनीकी पैरामीटर

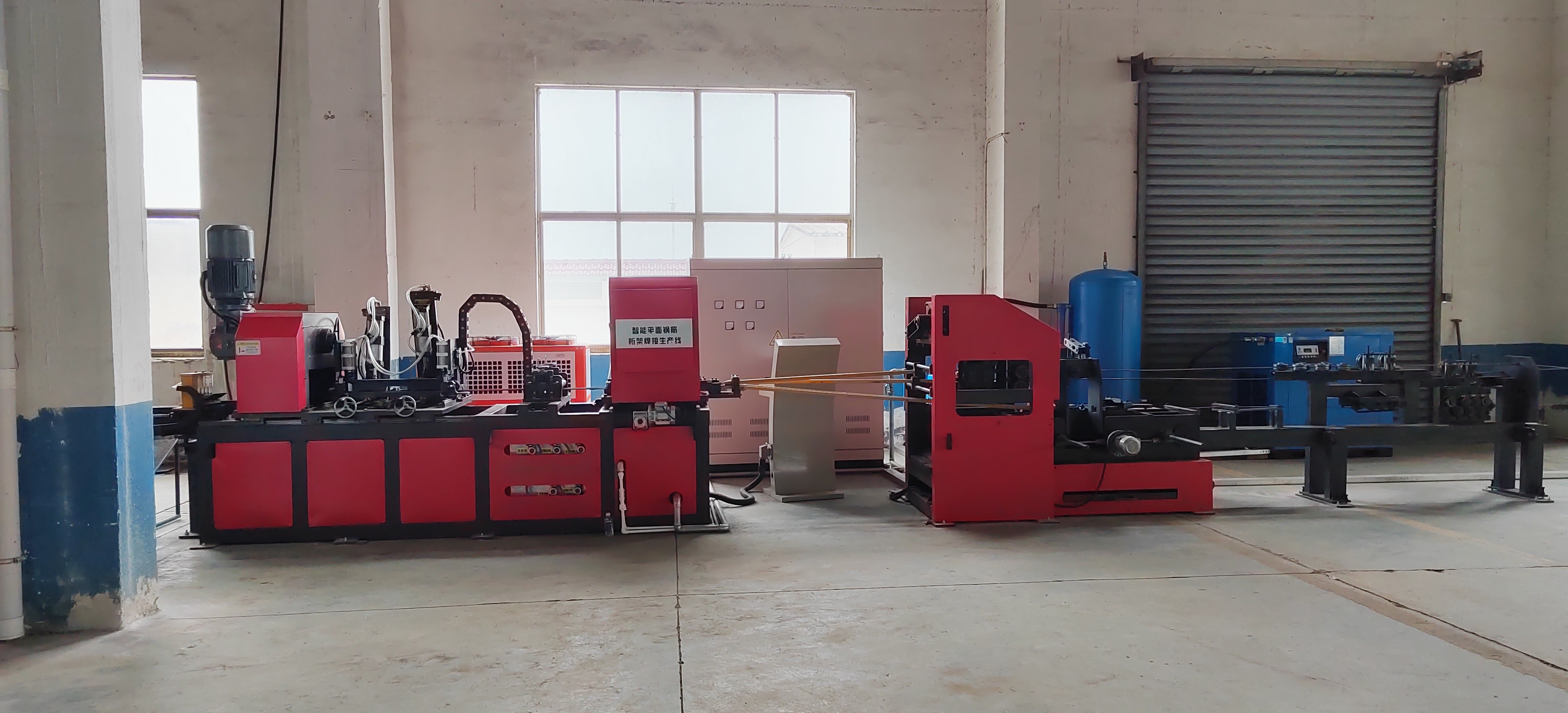

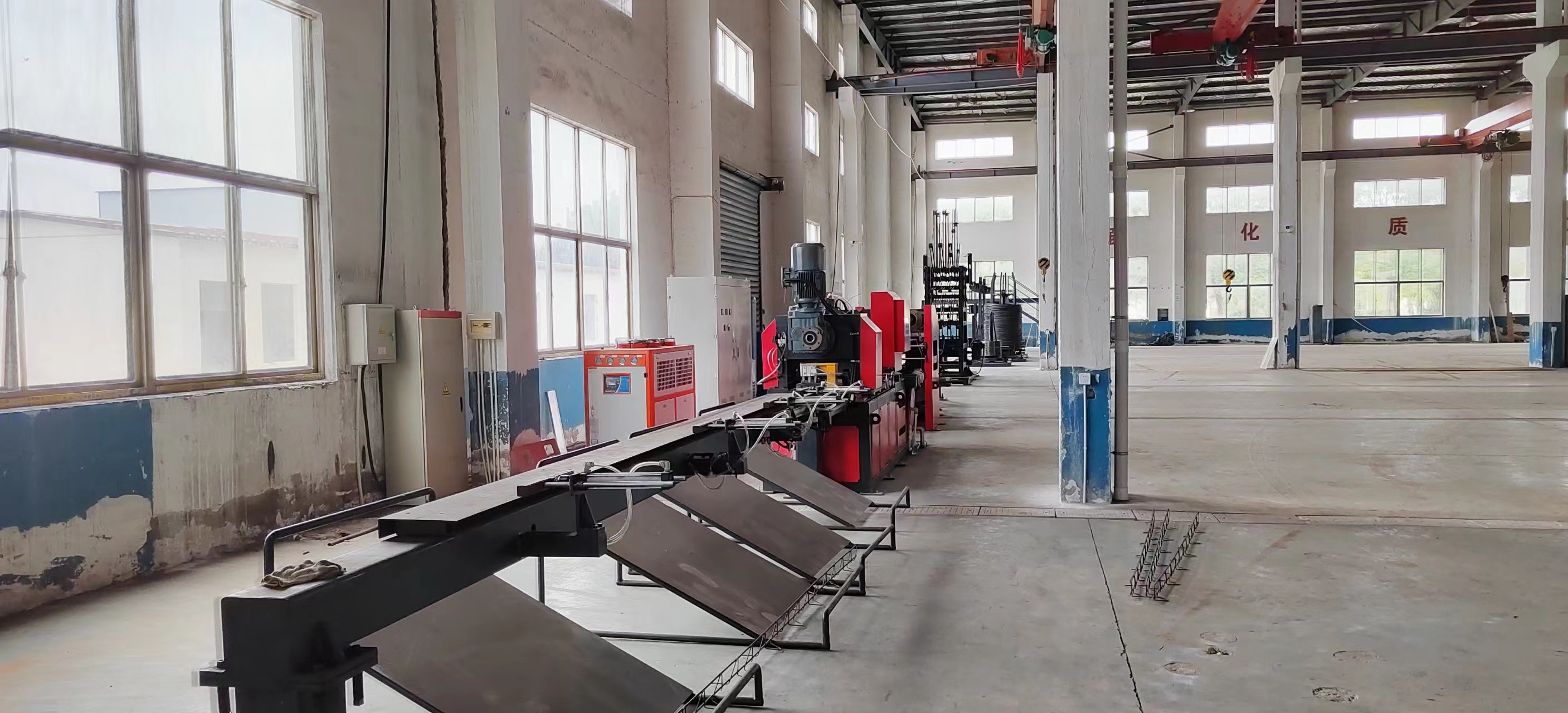

1.1 उपकरण अवलोकन
सुदृढीकरण ट्रस उत्पादन लाइन स्टील कॉइल का सेट है, सुदृढीकरण सीधा करना, साइड बार झुकना, वेल्डिंग बनाना, स्वचालित कटिंग, पूरी तरह से स्वचालित उत्पादन लाइन के एकीकरण में तैयार समुच्चय, स्टील ट्रस के साथ विमान स्टील ट्रस फर्श का उत्पादन कर सकता है, पूर्वनिर्मित भवन का भी उत्पादन कर सकता है स्टील ट्रस, व्यापक रूप से भवन निर्माण (ट्रस फ्लोर फ्लोर से), थर्मल इन्सुलेशन दीवार बोर्ड निर्माण और अन्य क्षेत्रों में उपयोग किया जाता है।
1.2 स्टील बार ट्रस उत्पादन लाइन की उपकरण संरचना:
| क्रम संख्या | उपकरण घटक | मात्रा | तकनीकी विशेषता |
| 1 | स्टील बार फ्रेम | किसी का निर्धारित रास्ता | लंबवत बिछाने वाली रेखा फ्रेम |
| 2 | सीधे खिला तंत्र | किसी का निर्धारित रास्ता | स्ट्रेटनिंग के कई राउंड का उपयोग करने से, स्ट्रेटनिंग प्रभाव अच्छा होता है, स्टील की पसलियों, मंदी मोटर ड्राइव तार को चोट नहीं पहुंचती है। |
| 3 | भंडारण एजेंसी | किसी का निर्धारित रास्ता | निरंतर उत्पादन को सुविधाजनक बनाने और सुदृढीकरण संचय को प्रभावी ढंग से रोकने के लिए नए खुले भंडारण रैक और बफर स्टोरेज मोड को अपनाया जाता है। |
| 4 | टर्मिनल सीधा करने का तंत्र | किसी का निर्धारित रास्ता |
वेल्डिंग और बनाने से पहले, मुख्य सुदृढीकरण और बेली रॉड सुदृढीकरण को दो बार सीधा किया जाता है, और तैयार ट्रस की कठोरता सुनिश्चित करने के लिए पांच-रोलर सीधा करने की विधि अपनाई जाती है।
|
| 5 | पेट की छड़ झुकने का तंत्र | किसी का निर्धारित रास्ता |
1, स्विंग बेंडिंग, स्टील बेंडिंग एक सर्वो शक्ति द्वारा संचालित, अच्छी समकालिकता, उच्च स्थिरता, 2, तार तंत्र एक अन्य सर्वो मोटर द्वारा संचालित, उच्च सटीकता के साथ बेहतर सिंक्रनाइज़ेशन, झुकने तंत्र के साथ, दो सर्वो मोटर सही फिट, कोई रोक परिवर्तन का एहसास नहीं कर सकते ट्रस पिच का कार्य, उत्पादन क्षमता में काफी सुधार करता है।
|
| 6 | वेल्डिंग होस्ट | किसी का निर्धारित रास्ता |
प्रत्येक बिंदु वेल्डिंग के ऊपर और नीचे, कुल 2 ट्रांसफार्मर, वेल्डिंग ट्रांसफार्मर की कुल शक्ति 60 प्रतिशत से अधिक कम हो गई
|
| 7 | काटने का तंत्र | किसी का निर्धारित रास्ता |
कतरनी का "कैंची" मोड कतरनी और प्रक्रिया के कारण होने वाली वेल्डिंग समस्याओं को प्रभावी ढंग से हल कर सकता है, और कतरनी प्रक्रिया में तैयार ट्रस उत्पाद के पार्श्व विचलन और विरूपण से बच सकता है।एक ही प्रकार की ट्रस लंबाई के मनमाने कतरनी को प्राप्त करने के लिए कतरनी स्थिति समायोजन को सर्वो मोटर और झुकने और तार सर्वो मोटर द्वारा नियंत्रित किया जाता है।
|
| 8 | सामग्री संग्रह तंत्र | किसी का निर्धारित रास्ता | स्वचालित पुनः भरना |
| 9 | विद्युत नियंत्रण प्रणाली | किसी का निर्धारित रास्ता | |
| 10 | ऑपरेटिंग सिस्टम | किसी का निर्धारित रास्ता |
ऑपरेशन बटन और अन्य भाग उच्च गुणवत्ता वाले उत्पादों का उपयोग करते हैं उपकरण का सुविधाजनक संचालन और समायोजन गति, वेल्डिंग पैरामीटर और अन्य संचालित करने में आसान ट्रस्ट नियुक्ति प्रणाली
|
| 11 | निर्देश, यादृच्छिक स्पेयर पार्ट्स और उपकरण | किसी का निर्धारित रास्ता | मानक लेआउट |
1.3 उपकरण के तकनीकी पैरामीटर:
| परियोजना | इकाई | डेटा | टिप्पणी |
| लेआउट फ़्रेम भार वहन | किलोग्राम | 2500 | स्ट्रिंग बार की ऊंचाई 2 मीटर से अधिक नहीं है, और साइड बार की ऊंचाई 1.3 मीटर से अधिक नहीं है |
| लाइन बिछाने की संख्या | व्यक्ति | 3 | |
| सीधी गति | मी/मिनट | ≤30 | वेल्डिंग समायोजन के साथ मिलान किया जाना चाहिए |
| ट्रांसफार्मर की शक्ति वेल्डिंग | केवीए | 160×2 | आवृत्ति रूपांतरण नियंत्रण, प्रतिक्रियाशील बिजली हानि, रुक-रुक कर काम को कम करना |
| तार स्थानांतरण मोटर की शक्ति | किलोवाट | 5.5×3 | रुक-रुक कर सेवा |
| पार्श्व बार बनाने वाली मोटर की शक्ति | किलोवाट | 3 | सिलेंडर + सर्वो मोटर |
| यांत्रिक कतरनी मोटर शक्ति | किलोवाट | 11×1 | रुक-रुक कर सेवा |
| एस कण्डरा झुकने की दूरी | मिमी | 200 | निचले कोण ट्रस ऊंचाई के बिना 250 और उससे अधिक |
| एस कण्डरा चौड़ाई | मिमी | 70-270 | चौड़ाई समायोज्य |
| एस-बार आर्च झुकने वाला व्यास (आंतरिक व्यास) | मिमी | 10 | प्रतिस्थापन |
| ट्रस की चौड़ाई (मुख्य सुदृढीकरण) | मिमी | 70-270 | अत्यधिक समायोज्य |
| मुख्य कण्डरा व्यास | मिमी | Φ8-12 | Φ 8- Φ 12 प्लेट पेंच सुदृढीकरण |
| एस कण्डरा व्यास | मिमी | Φ4-Φ8 | |
| उत्पादन ट्रस की लंबाई | एम | 0.4-6 | आवश्यकतानुसार किसी भी लंबाई को समायोजित किया जा सकता है |
| ट्रस लाइन गति (प्लेट) | मी/मिनट | 6-12 | 6-12 मी/मिनट की स्थिर उत्पादन गति |
| उपकरण निर्वहन दिशा | वास्तविक साइट योजना के अनुसार आने और जाने की दिशा निर्धारित करें | ||
| गैस दाब | एमपीए | ≥0.7 | गैस को निस्पंदन और सुखाने से गुजरने वाला एक स्वच्छ गैस स्रोत होना आवश्यक है |
| गैस का उपभोग | मी³/मिनट | 3/4.5 | |
| उत्पादन लाइन की लंबाई (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 45000 * 3000 * 3500 की लंबाई उचित रूप से समायोजित की जा सकती है | |
| उपकरण का वजन | टी | 18 (सामान और बाहरी विद्युत नियंत्रण बॉक्स को छोड़कर) | |
| ध्यान दें: पैर मोड़ने की व्यवस्था सहित मानक उपकरण, पैर मोड़ने की व्यवस्था के बिना आवासीय औद्योगीकरण, कृपया समझाएं। | |||
1.4 उपकरण विशेषताएँ
1, स्टील लाइन फ्रेम
रोटेटिंग लेइंग आउट मोड का उपयोग करते हुए डिस्क स्टील बार लेइंग आउट फ्रेम के तीन सेट हैं, अधिकतम असर 2 टन है।
प्रत्येक सेट रैक एक अलग वायवीय ब्रेक डिवाइस से सुसज्जित है।
लेइंग आउट फ्रेम के प्रत्येक सेट में स्टील की सतह ऑक्साइड त्वचा को हटाने के लिए स्वतंत्र प्री-स्ट्रेटनिंग तंत्र का एक सेट होता है।
2. तार वितरण तंत्र को समायोजित करें
स्ट्रेटनिंग के कई राउंड का उपयोग करने से, स्ट्रेटनिंग प्रभाव अच्छा होता है, स्टील की पसलियों, डबल डेसेलेरेशन मोटर तार को चोट नहीं पहुंचती है।
प्रत्येक वायर फीडिंग तंत्र को अलग से नियंत्रित किया जा सकता है।
3,इस्पात भंडारण तंत्र
नए खुले भंडारण रैक, बफर स्टोरेज मोड को अपनाएं, निरंतर उत्पादन की सुविधा प्रदान करें, सुदृढीकरण को प्रभावी ढंग से रोकें।
4. टर्मिनल स्ट्रेटनिंग मैकेनिज्म
वेल्डिंग और बनाने से पहले, मुख्य सुदृढीकरण और बेली रॉड सुदृढीकरण को दो बार सीधा किया जाता है, और तैयार ट्रस की कठोरता सुनिश्चित करने के लिए पांच-रोलर सीधा करने की विधि अपनाई जाती है।
यह तंत्र ट्रस उत्पाद की कठोरता को समायोजित करने में महत्वपूर्ण भूमिका निभाता है।
5, पेट की छड़ी प्रेस आकार तंत्र और तार
बार स्विंग झुकना, बिजली प्रदान करने के लिए सर्वो पावर द्वारा स्टील झुकना, अच्छा सिंक्रनाइज़ेशन, उच्च स्थिरता।
रेबार का झुकना जारी है (झुकाव तंत्र गोलाकार गति है और ऊपर और नीचे झूलता है, कोई देरी नहीं), बनाने की गति तेज है।
स्टील बार मोल्डिंग मोल्ड बिना खरोंच के स्टील बार की सतह की ओर बेलनाकार होते हैं।
तार आपूर्ति तंत्र एक सर्वो मोटर द्वारा संचालित होता है, जिसमें बेहतर सिंक्रनाइज़ेशन और उच्च सटीकता होती है।झुकने वाले तंत्र के साथ, दो सर्वो मोटर्स का सही समन्वय बिना रुके ट्रस पिच को बदलने के कार्य को महसूस कर सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
6. वेल्डिंग भाग
वेल्डिंग के प्रत्येक बिंदु पर ऊपर और नीचे, कुल 2 ट्रांसफार्मर।
दोनों समूहों में अच्छे तालमेल के साथ कुल 4 दबाव हैं।
वेल्डिंग सिलेंडर में छोटा स्ट्रोक, बड़ी ताकत, तेज वेल्डिंग गति और उच्च गुणवत्ता होती है।
वायवीय क्लैंपिंग तरीके का उपयोग करना, उच्च गुणवत्ता वाले ब्रांड का उपयोग करके वेल्डिंग सिलेंडर।
वेल्डिंग इलेक्ट्रोड क्रोमियम और ज़िरकोनियम मिश्र धातु तांबे से बना है
वेल्डिंग के आकार और साइज को सुनिश्चित करने के लिए एक पोजिशनिंग मैकेनिज्म से लैस।
दो-बिंदु प्रतिरोध स्पॉट वेल्डिंग विधि समकक्षों की तुलना में स्थापित शक्ति को 60% तक कम कर देती है, और प्रत्येक सोल्डर जोड़ के वेल्डिंग मापदंडों को अलग से सेट किया जा सकता है।
चार-मोड इलेक्ट्रोड हेड को 4 बार पुन: उपयोग किया जा सकता है, और उपयोग लागत 3 गुना कम हो जाती है।
7. काटने का तंत्र
"कैंची" मोड कतरनी प्रक्रिया के कारण होने वाली वेल्डिंग समस्या को प्रभावी ढंग से हल कर सकता है, और कतरनी प्रक्रिया में ट्रस उत्पाद के किनारे और विरूपण से बच सकता है।
तेज़ कतरनी गति, वेल्डिंग को शटडाउन की आवश्यकता नहीं होती है।
मुख्य बार और साइड बार के वेल्डिंग जोड़ों पर उच्च शक्ति कतरनी के लिए, नवीनतम विकसित नई उच्च शक्ति को अपनाया जाता है
लचीलापन मोल्ड स्टील.
8. विद्युत उपकरण नियंत्रण प्रणाली
हेचुआन नियंत्रण प्रणाली का उपयोग, उच्च स्थिरता।
9. ऑपरेटिंग सिस्टम
ऑपरेशन बटन और अन्य भाग उच्च गुणवत्ता वाले उत्पादों का उपयोग करते हैं।
उपकरण का सुविधाजनक संचालन और समायोजन।
गति, वेल्डिंग पैरामीटर और अन्य संचालित करने में आसान।
1.5 उपकरण विन्यास और मूल ब्रांड
| नाम | ब्रांड |
व्याख्या करना टिप्पणी |
| ऑपरेशन स्क्रीन | कुनलुन सामान्य स्थिति | यह एक स्मार्ट इंटरनेट ऑफ थिंग्स टच स्क्रीन है जिसमें एआरएम सीपीयू कोर और 800 मेगाहर्ट्ज है।उत्पाद को 1024 * 600 के रिज़ॉल्यूशन वाली 10-इंच टीएफटी एलसीडी स्क्रीन, एक चार-तार प्रतिरोधक टच स्क्रीन और एक पूर्व-स्थापित McsgPro कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग करने के लिए डिज़ाइन किया गया है। |
| पीएलसी | हेचुआन | उच्च प्रदर्शन, कॉम्पैक्ट संरचना, शक्तिशाली कार्य, उच्च स्थिरता |
| सर्वो मोटर | हेचुआन | उच्च प्रदर्शन, उच्च विश्वसनीयता और उच्च गुणवत्ता |
| कम वोल्टेज नियंत्रण | चिंत | घरेलू प्रसिद्ध ब्रांड, स्थिर गुणवत्ता, उच्च विश्वसनीयता |
| स्विचिंग मोड विद्युत आपूर्ति | ताइवान मिंग वेई | ताइवान का प्रसिद्ध ब्रांड, 30 से अधिक वर्षों का अनुसंधान एवं विकास और विनिर्माण अनुभव |
| वेल्डिंग ट्रांसफार्मर | चेंग ताई | जापानी वेल्डिंग तकनीक अपनाएं |
| वायवीय घटक | यार्ड अतिथि | ताइवान प्रसिद्ध ब्रांड, अच्छी गुणवत्ता, उच्च विश्वसनीयता, उच्च भार |
| विद्युत चुम्बकीय वाल्व | यार्ड अतिथि | |
| वेल्डिंग सिलेंडर | डबल फोर्स कस्टम सिलेंडर | तेज़ गति, पर्याप्त शक्ति और उच्च स्थिरता |
| वेल्डिंग नियंत्रक | शंघाई गुओलोंग | स्थिर उत्पाद प्रदर्शन, विश्वसनीय गुणवत्ता, |
| कमी बॉक्स | झेजियांग इंद्रधनुष | स्थिर और विश्वसनीय प्रदर्शन |
| रैखिक गाइड रेल | ताइवान चांदी | उच्च भार, उच्च सटीकता, उच्च गति, उच्च परिशुद्धता |
| सहन करना | एन एसके | आयात गुणवत्ता, स्थिर गुणवत्ता, उच्च विश्वसनीयता |
| केबल तार | ग्वांगडोंग यिंगके | उत्कृष्ट सामग्री, मजबूत इन्सुलेशन, कम विलक्षणता |
2. ठंडे पानी की मशीन
एयर-कूल्ड चिलर के तकनीकी पैरामीटर और विन्यास
|
नमूना परियोजना |
आरएक्स-05ए | कॉन्फ़िगर | |
| स्रोत | 380V/3PH/50HZ | ||
|
रेफ्रिजरेटिंग आउटपुट |
के कैलोरी/घंटा | 12900 | |
| किलोवाट | 15 | ||
| कुल शक्ति दर्ज करें | किलोवाट | 4.48 | |
| क्रायोजेन | नाम | आर22 | उच्च गुणवत्ता वाले ठंडे मीडिया का आयात करें |
| नियंत्रण रखने का तरीका | केशिका | ||
|
संपीड़न इंजन |
प्रकार | भंवर प्रकार | अमेरिकी घाटी पहिया |
| पावर (किलोवाट) | 3.75 | ||
| संख्या (पीएच) | 5 | ||
| पंखा | पावर (किलोवाट) | 0.18*2 | कम शोर वाला पंखा |
| वायु की मात्रा (एम ³ / घंटा) | 7840 | ||
|
संघनित्र |
प्रकार | एयर-कूल्ड फिन-प्रकार उच्च दक्षता वाला हीट एक्सचेंजर | एयर-कूल्ड फिन-प्रकार उच्च दक्षता वाला हीट एक्सचेंजर |
| ठंडी हवा की मात्रा (एम ³ / घंटा) | 5000 | ||
|
बाष्पीकरणमापी |
प्रकार | जल एंक टैंक प्रकार (स्टेनलेस स्टील) | जल एंक टैंक प्रकार (स्टेनलेस स्टील) |
| जमे हुए जल प्रवाह दर (एम ³ / घंटा) | 2.5 | ||
| टैंक क्षमता (एल) | 60 | ||
| पानी के पाइप का व्यास अंदर और बाहर | 1″ | ||
| पानी का पम्प | पावर (किलोवाट) | 0.37 | Aosource (2 वर्ष की वारंटी) |
| वितरण प्रमुख (एम) | 20 | ||
| प्रवाह दर (एम ³ / घंटा) | 6 | ||
|
सुरक्षा गार्ड |
चेहरा संस्करण |
कंप्रेसर ओवरहीटिंग सुरक्षा, ओवरकरंट सुरक्षा, उच्च और निम्न दबाव संरक्षण, अधिक तापमान संरक्षण, प्रवाह मात्रा सुरक्षा, चरण अनुक्रम / चरण कमी सुरक्षा, निकास ओवरहीटिंग सुरक्षा, गर्मी लंपटता पानी मानक स्वचालित चेतावनी प्रणाली को पूरा नहीं करता है |
बैंग पु कंप्यूटर संस्करण |
| उच्च और निम्न वोल्टेज तालिका | ताइवान जैव | ||
| फ़िल्टर | अमेरिका ALCO | ||
| चरण रोटेशन रिले |
फ्रांस के श्नाइडर |
||
| contactor | |||
| मुख्य स्विच | |||
| सम्पूर्ण विवरण | वजन (किग्रा) | 174.5 | लकड़ी के फ्रेम पैकेजिंग |
| रूपरेखा आयाम (मिमी) | 1310*630*1230 | ||
| सतह तैयार करना | मुख्य बोर्ड 2 मिमी, सीलिंग प्लेट 1.5 मिमी | इलेक्ट्रोस्टैटिक स्प्रे प्लास्टिक | |
3. एयर कंप्रेसर
बीके 22-8 जेडजी एयर-कूल्ड स्क्रू मशीन के तकनीकी पैरामीटर
| पेंच समूह | 5:6 टेड रोटर |
| संपीड़ित मोड | सतत, एकल स्तर |
| संपीड़ित वायु आउटलेट दबाव | पी2=0.8एमपीए |
| ठंडा करने की विधि | मजबूरन वायु शीतलन |
| संपीड़ित वायु आउटलेट तापमान | परिवेश के तापमान से 10℃ से 15℃ तक अधिक |
| चिकनाई तेल की मात्रा | लगभग 8.6 लीटर |
| मोटर की गति | एन=2930आर/मिनट |
| शक्ति दर्ज़ा | 22 किलोवाट |
| भुगतान दर | वी=3.45 मी3/मिनट |
| कार्य भार | लगभग 390 किग्रा |
| हवा का तापमान ऊपरी सीमा | 45℃ |
| हवा का तापमान निचली सीमा | 0℃ |
| तेल की खपत | निकास तेल की मात्रा 3 पीपीएम से कम है |
| शोर |
74डीबी(ए) |
| बाहरी आकार (लंबाई, चौड़ाई और ऊंचाई) (मिमी) | 1200×800×1120 |
