बट वेल्डर

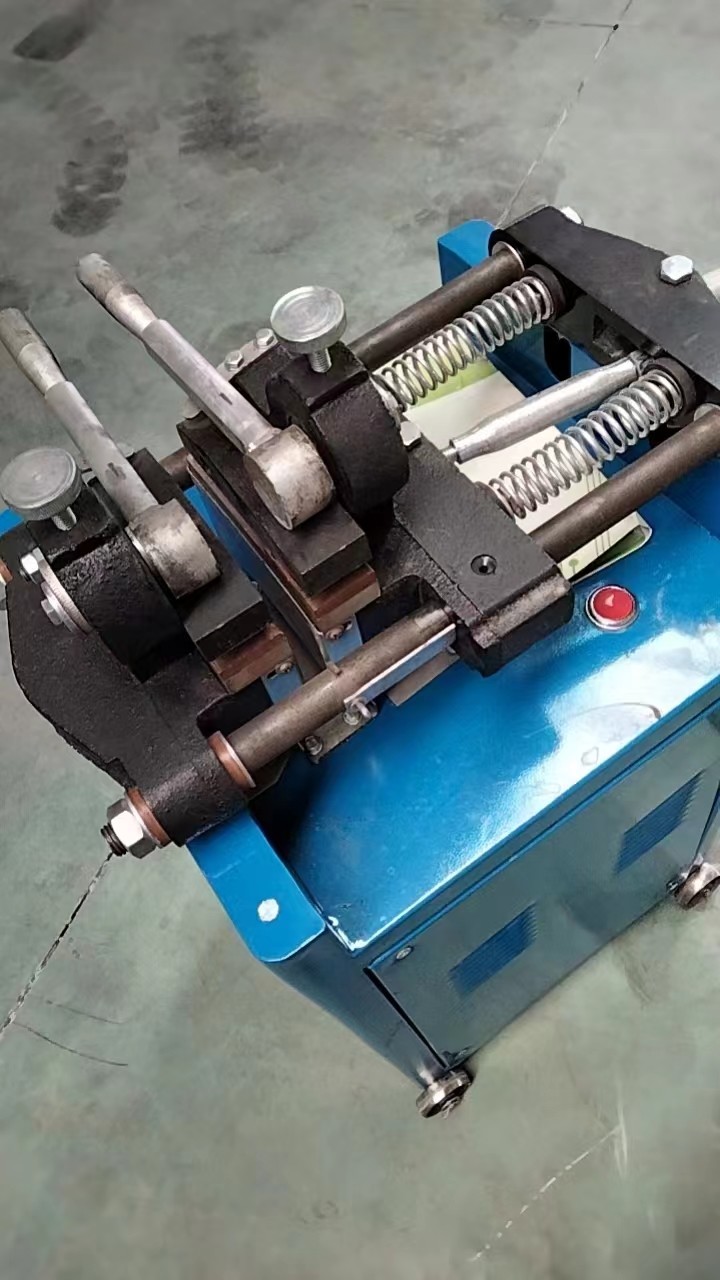

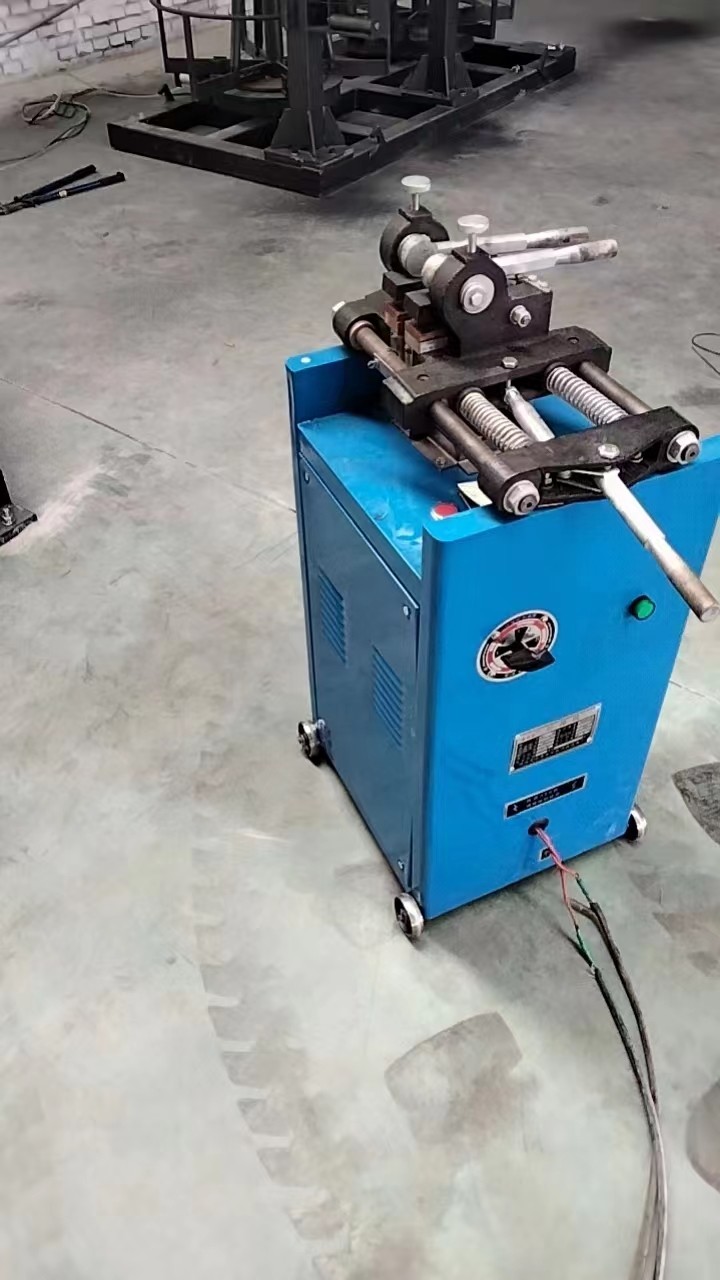

1बट वेल्डिंग मशीन मुख्य रूप से वेल्डिंग ट्रांसफार्मर, बाएं इलेक्ट्रोड, दाएं इलेक्ट्रोड, एसी संपर्ककर्ता, खिला तंत्र और नियंत्रण तत्व से बनी होती है।
भोजन तंत्र वेल्डिंग प्रक्रिया में आवश्यक पिघलने और बाहर निकालने की प्रक्रिया है, जिसमें मुख्य रूप से एक स्लॉट ड्राई, एक स्लाइडिंग प्लेट और एक समायोज्य पेंच शामिल है।जब जॉयस्टिक दो चरण सीमा स्थिति में चलता है, इलेक्ट्रोड की अधिकतम कार्य यात्रा प्राप्त होती है।
नियंत्रण तत्व का नियंत्रण कार्यक्रम हैः संपर्ककर्ता बटन दबाएं, रिले चालू करें, एसी संपर्ककर्ता कार्य करें, और वेल्डिंग ट्रांसफार्मर चालू है।दो वेल्ड को संपीड़ित करने के लिए जॉयस्टिक स्थानांतरित करें और बिजली के साथ उन्हें गर्म.
2. कामकाजी सिद्धांत. बट वेल्डिंग मशीन के इलेक्ट्रोड क्रमशः फिक्स्ड प्लेट और स्लाइडिंग प्लेट पर स्थापित हैं, स्लाइडिंग प्लेट धड़ पर गाइड रेल के साथ आगे बढ़ सकती है,वर्तमान ट्रांसफार्मर द्वितीयक कॉइल के माध्यम से इलेक्ट्रोड के लिए प्रेषित किया जाता है, जब धक्का दबाव तंत्र दो स्टील बार अंत एक दूसरे से संपर्क करता है, जिसके परिणामस्वरूप गर्मी उत्पन्न करने के लिए शॉर्ट-सर्किट प्रतिरोध, स्टील बार अंत को गर्म करता है, जब उच्च प्लास्टिसिटी तक गर्म किया जाता है,और फिर दोनों छोरों को एक ठोस बट तक पहुँचाने के लिए बाहर निकाला जाता है।
