मुक्त तल मरने स्टीलट्रस मंजिल स्लैब,

I. व्यावसायिक उद्धरण

बुद्धिमान सीएनसी ट्रस वेल्डिंग उत्पादन लाइन पेशेवर निर्माता

2भुगतान का तरीका, भुगतान की अवधि और संपत्ति के अधिकारों का स्वामित्वः

1अनुबंध पर हस्ताक्षर के तीन दिनों के भीतर ठेके के रूप में कुल अनुबंध मूल्य का 30% भुगतान करें;

2- प्रेषण के लिए भुगतानः अनुबंध माल के प्रेषण से पहले कुल अनुबंध मूल्य का 60%;

3स्थापना भुगतानः उपकरण की स्थापना के सात दिनों के भीतर कुल अनुबंध मूल्य का 5% भुगतान किया जाना है;

4गारंटी जमाः शेष 5% गारंटी के रूप में; 1 वर्ष की गारंटी अवधि, गारंटी अवधि तीन दिनों के भीतर ब्याज के बिना भुगतान की जाती है;

5इस अनुबंध के तहत भुगतान पूरी तरह से निपटने से पहले पार्टी ए माल के स्वामित्व को बरकरार रखती है; पार्टी बी सहमत भुगतान विधि के अनुसार उपकरण के लिए भुगतान करेगी, अन्यथा,पार्टी ए को सेवा को निलंबित करने का अधिकार है.

▶ प्रेषण की जानकारी

कंपनी का नाम: Shandong Time Machinery Technology Co. Ltd.

कर पहचान संख्याः 91370811MA3EP7HT68

खाता संख्याः 815010601421010400

बैंक: जिनिंग बैंक सिचेंग उप शाखा

पताः जिनिंग आर्थिक विकास क्षेत्र, शेडोंग प्रांत, जियाफेंग रोड के पूर्व में, रुईक्सियांग रोड के उत्तर में (शेडोंग ताइफेंग इंजीनियरिंग ग्रुप कं, लिमिटेड यार्ड) टेलीफोनः 13954713947

II. अनसेंबल्ड फोर्मवर्क ट्रस फ्लोर प्रोजेक्ट का परिचय

1परियोजना का अवलोकन

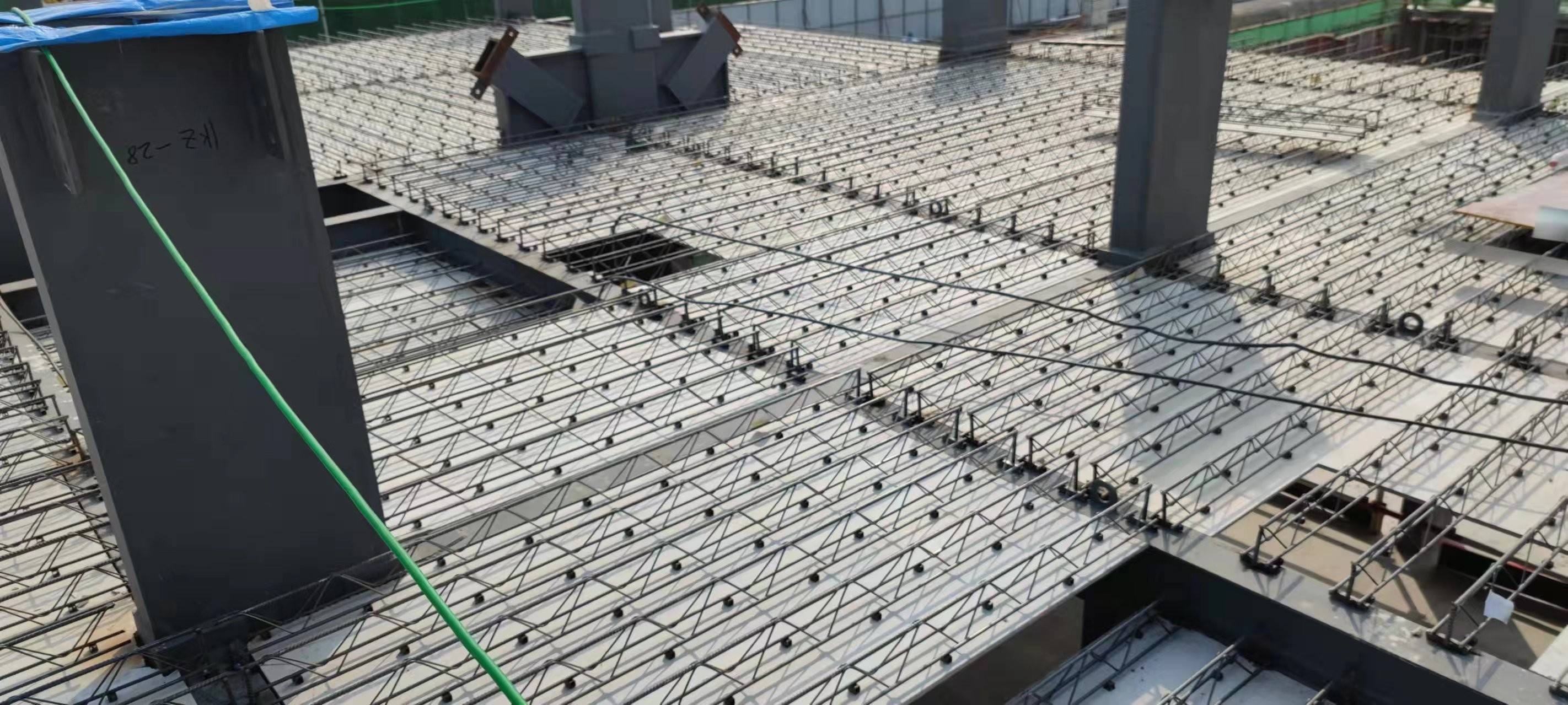

असंबद्ध ढालना प्रबलित ट्रस फर्श एक नए प्रकार के हरे बोर्ड का उपयोग करता है। नीचे का बोर्ड मुख्य सामग्री के रूप में सीमेंट और क्वार्ट्ज रेत से बना है,आयातित प्राकृतिक लकड़ी के पल्स के साथ मुख्य प्रबलित फाइबर के रूप मेंयह उच्च दबाव और उच्च तापमान पर भाप ऑक्सीजन के तहत दबाए गए विशेष ढालना द्वारा बनाया जाता है। इसकी सतह में नियमित ग्रूव बनावट होती है,जो साधारण फ्लैट प्लेट की तुलना में बोर्ड और कंक्रीट या मोर्टार के बीच चिपकने की ताकत में 50% से अधिक की वृद्धि कर सकता हैयह प्रभावी रूप से बोर्ड और कंक्रीट या मोर्टार के बीच खराब आसंजन के कारण होने वाली जुदाई की समस्या को हल करता है और बोर्ड विरूपण को सीमित करता है,इस प्रकार बोर्ड विरूपण के कारण खत्म के दरार की समस्या को हल.

नए हरे रंग के निचले बोर्ड को विशेष स्व-टैक स्क्रू और स्वचालित स्क्रू-लॉकिंग मशीन के कनेक्शन बेस का उपयोग करके प्रबलित ट्रस पर तय किया जाता है।यह मशीनीकरण और औद्योगिक उत्पादन का एहसास करता है, सरल निर्माण तकनीक, सुविधाजनक निर्माण और परिवहन, निचले बोर्ड की सपाट सतह के साथ।यह वर्तमान में बाजार में उपलब्ध टुकड़े टुकड़े बोर्डों और जस्ती मंजिल फ्रेम को पूरी तरह से बदल सकता है, विघटन मुक्त, प्लास्टर मुक्त, त्वरित स्थापना प्राप्त करना, निर्माण प्रक्रियाओं को कम करना, परिवहन लागत को कम करना, लगभग कोई हानि नहीं, इनडोर नेट ऊंचाई सुनिश्चित करना,और निर्माण लागत को कम करना, आदि, यह पूर्वनिर्मित घरों में टुकड़े टुकड़े किए गए बोर्डों के उपयोग में मौजूद ज्ञात समस्याओं को काफी हद तक हल करता है और विभिन्न भवन परियोजनाओं जैसे होटल, कार्यालय भवनों,विद्यालय, आवासीय भवनों, अस्पतालों, गोदामों, पार्किंग स्थलों और बहुमंजिला औद्योगिक भवनों में फर्श निर्माण के नए विकल्पों में से एक है।विशाल बाजार क्षमता के साथ.

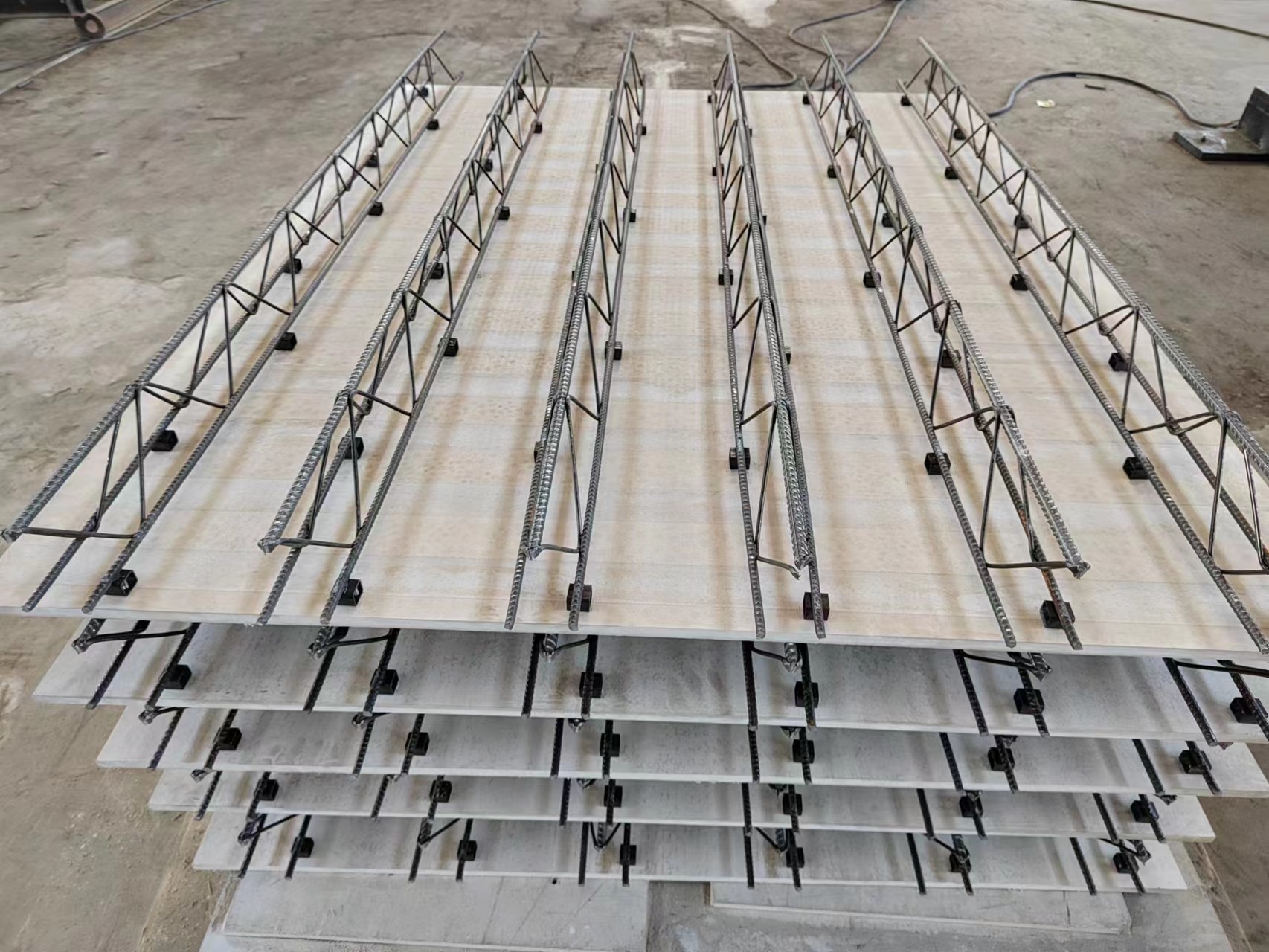

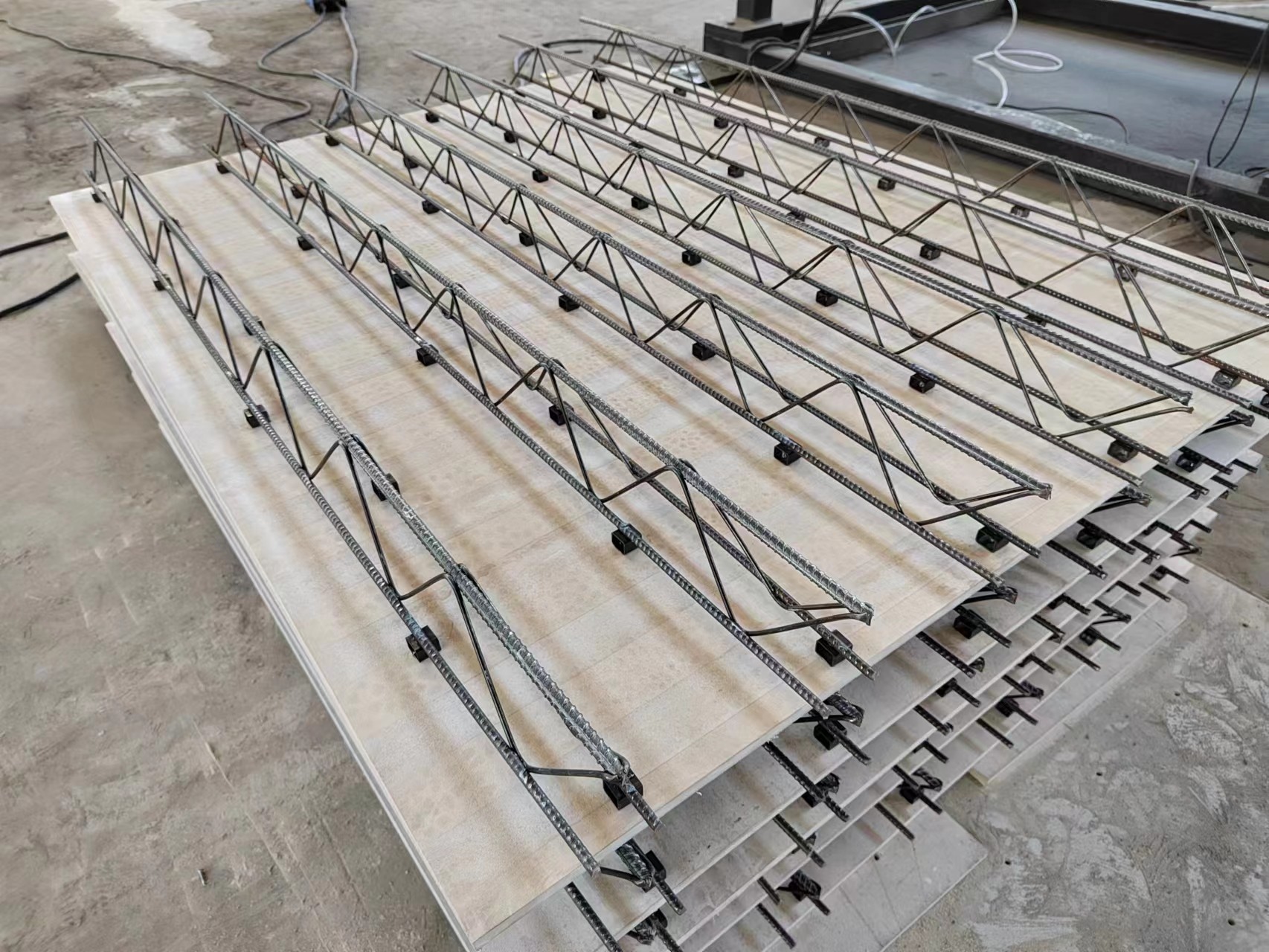

2. असंगठित फ्रेम ट्रस फर्श तैयार उत्पाद (सही कोण)

III. उपकरण प्रदर्शन और तकनीकी मापदंड

1स्टील जॉइस्ट उत्पादन लाइन के तकनीकी मापदंड

1.1 उपकरण का अवलोकन

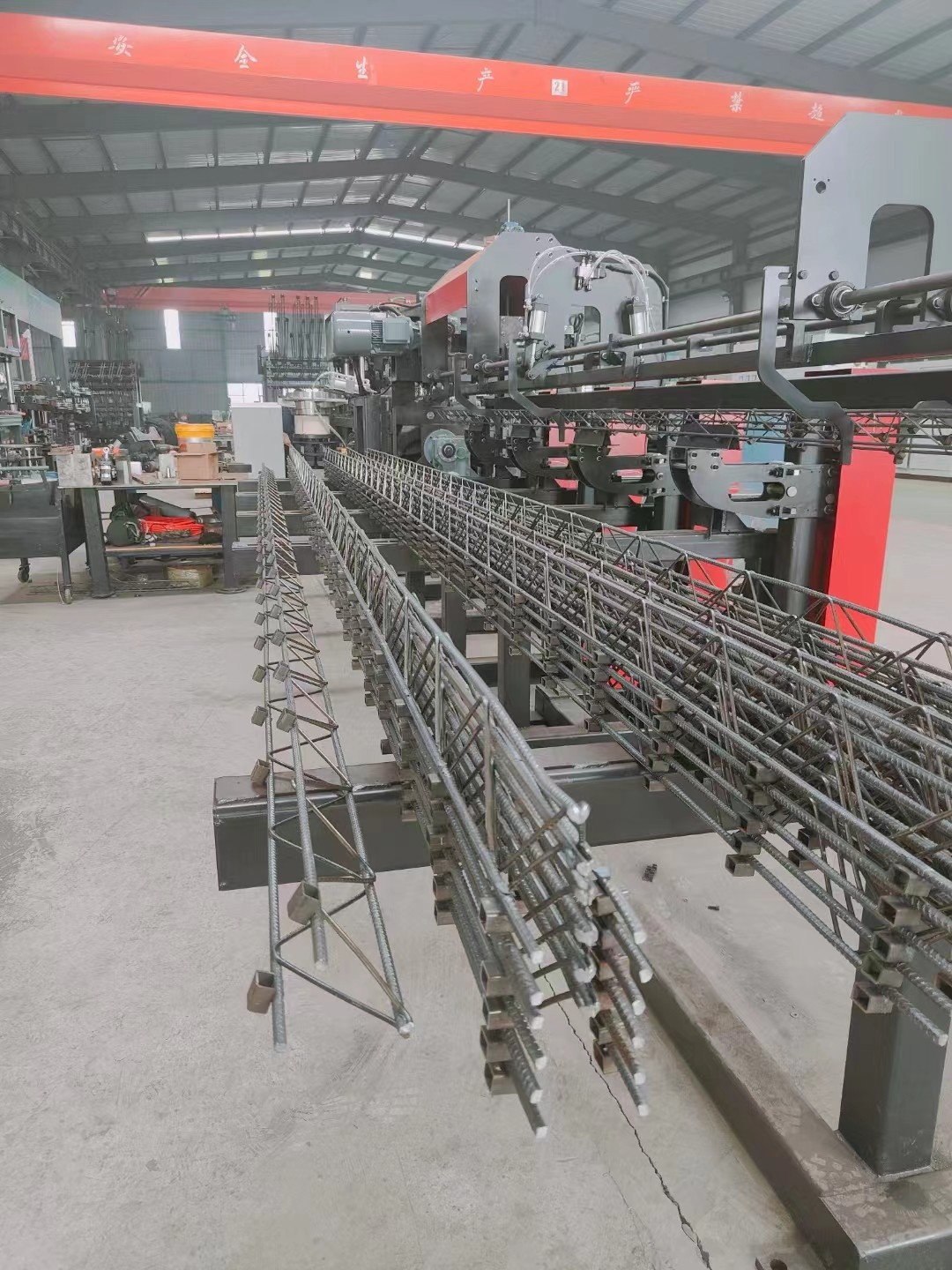

स्क्वायर ट्यूब रेबर ट्रस उत्पादन लाइन एक पूरी तरह से स्वचालित उत्पादन लाइन है जिसमें रेबर रोलिंग रिलीज़, रेबर स्ट्रेटनिंग, साइड बार झुकने, वेल्ड बनाने, स्वचालित कतरनी,और तैयार उत्पाद का संग्रह, जो गैर-विघटन मोल्ड रेबर ट्रस, फर्श बोगियों के लिए रेबर ट्रस और इकट्ठे भवनों के लिए पीसी रेबर ट्रस का उत्पादन कर सकता है,जो व्यापक रूप से भवन निर्माण (प्रीपोजिटेड फ्लोर जॉइस्ट) और हाई स्पीड रेलवे (डबल-ब्लॉक रेलवे स्लीपर) निर्माण के क्षेत्र में उपयोग किए जाते हैं.

वर्ग ट्यूबों के लिए वेल्डिंग उपकरण:

1.2 उपकरण रेबर ट्रस उत्पादन लाइन की संरचनाः

1.3 उपकरण के तकनीकी मापदंड:

1.4.1 उपकरण की विशेषताएं

1रबर बिछाने का फ्रेम

l दो टन के अधिकतम भार के साथ घूर्णी भुगतान पद्धति का उपयोग करते हुए बार भुगतान स्टैंड के पांच सेट हैं।

l प्रत्येक भुगतान स्टैंड एक स्वतंत्र वायु ब्रेकिंग डिवाइस से लैस है।

l प्रत्येक भुगतान स्टैंड में स्टील की सलाखों की सतह पर ऑक्साइड स्केल को हटाने के लिए एक स्वतंत्र पूर्व-सीधीकरण तंत्र होता है।

2सीधीकरण और भोजन तंत्र

इसमें स्टील की छड़ों की पसलियों को क्षतिग्रस्त किए बिना अच्छे सीधीकरण प्रभाव के साथ बहु-पहिया सीधीकरण का उपयोग किया जाता है। भोजन के लिए तीन मंदी मोटरों का उपयोग किया जाता है।

l प्रत्येक फ़ीडिंग तंत्र को स्वतंत्र रूप से नियंत्रित किया जा सकता है।

3स्टील बार भंडारण तंत्र

यह बफरिंग और भंडारण के लिए एक नए प्रकार के खुले भंडारण रैक को अपनाता है, जो निरंतर उत्पादन के लिए सुविधाजनक है और प्रभावी रूप से इस्पात सलाखों को उलझाने से रोकता है।

4. टर्मिनल सरलीकरण तंत्र

l वेल्डिंग और मोल्डिंग से पहले मुख्य पट्टी और वेब पट्टी पर माध्यमिक टर्मिनल सीधीकरण किया जाता है। तैयार ट्रस की सीधीपन सुनिश्चित करने के लिए पांच रोल सीधीकरण का उपयोग किया जाता है।

यह तंत्र ट्रस उत्पादों की सीधाई को समायोजित करने में महत्वपूर्ण भूमिका निभाता है।

5. वेब बार दबाने और फ़ीडिंग तंत्र

स्विंग-आर्म बेंडिंग का उपयोग स्टील की सलाखों को झुकाने के लिए किया जाता है, जो एक सर्वो मोटर द्वारा संचालित होता है, जिसमें अच्छा सिंक्रनाइज़ेशन और उच्च स्थिरता होती है।

l स्टील बार की झुकने की गति निरंतर होती है (झुकने की तंत्रिका एक परिपत्र और ऊपर-नीचे घूमने की गति में काम करती है, बिना देरी के), तेजी से आकार देने की गति के साथ।

स्टील की छड़ें बनाने वाले मोल्ड में बेलनाकार सतहें होती हैं ताकि स्टील की छड़ों की सतह पर खरोंच न हो।

6वेल्डिंग भाग

दो स्पॉट वेल्डर, एक ऊपर और एक नीचे, कुल मिलाकर दो ट्रांसफार्मर के साथ।

मैं अच्छी सिंक्रनाइजेशन के साथ चार निचले प्रेस रोलर्स.

वेल्डिंग सिलेंडरों में छोटा स्ट्रोक, बड़ा बल, तेज वेल्डिंग गति और उच्च गुणवत्ता होती है।

वेल्डिंग सिलेंडर उच्च गुणवत्ता वाले ब्रांडों का उपयोग करते हैं और एयर क्लैंप होते हैं।

वेल्डिंग इलेक्ट्रोड क्रोम-ज़िरकोनियम मिश्र धातु तांबे से बने होते हैं।

वेल्डिंग के आकार और आकार को सुनिश्चित करने के लिए पोजिशनिंग तंत्र से लैस।

दो-बिंदु प्रतिरोध स्पॉट वेल्डिंग विधि अपने समकक्षों की तुलना में स्थापना शक्ति को 60% तक कम करती है, और प्रत्येक वेल्डिंग बिंदु के वेल्डिंग मापदंडों को स्वतंत्र रूप से सेट किया जा सकता है।

l चार-तरफा इलेक्ट्रोड सिर का चार बार पुनः उपयोग किया जा सकता है, जिससे लागत तीन गुना कम हो जाती है।

7चौकोर ट्यूब वेल्डिंग तंत्र

1. वाइब्रेटिंग प्लेट लोडिंग तंत्र के रूप में उपयोग की जाती है, और लोडिंग गति स्थिर और उच्च दक्षता है। वर्ग पाइप धक्का उच्च गति सिलेंडर द्वारा पूरा किया जाता है,और वेल्डिंग प्रतिरोध वेल्डिंग द्वारा पूरा किया जाता है.

8काटने की तंत्र

l काटने की प्रक्रिया के कारण खुली वेल्ड की समस्या को प्रभावी ढंग से हल करने और काटने के दौरान ट्रस के विरूपण और विकृति से बचने के लिए "कतरनी प्रकार" काटने का तरीका अपनाया जाता है।

तेजी से काटने की गति, वेल्डिंग को रोकने की कोई आवश्यकता नहीं है।

मुख्य और साइड रिफाइंसर वेल्डिंग जोड़ों पर उच्च शक्ति वाले काटने के लिए, चीन से विकसित नवीनतम उच्च शक्ति और कठोर मोल्ड स्टील का उपयोग किया जाता है।

8स्वचालित संग्रह और स्टैकिंग तंत्र

l स्वचालित संग्रह तंत्र बिना रुके निरंतर उत्पादन की अनुमति देता है, जिससे दक्षता में सुधार होता है।

यह विभिन्न आकारों के, लंबे और कम आकार के ट्रस को इकट्ठा कर सकता है।

ट्रस का स्वचालित संग्रह, स्टैकिंग और शिपिंग पूरी तरह से स्वचालित है।

l स्वचालित संग्रह और स्टैकिंग उपकरण ऑपरेटरों की संख्या को 2 तक कम करता है।

10विद्युत नियंत्रण प्रणाली

यह उच्च स्थिरता के साथ हेचुआन से नियंत्रण प्रणाली को अपनाता है।

11. ऑपरेटिंग सिस्टम

ऑपरेटिंग बटन और अन्य घटकों का उपयोग उच्च गुणवत्ता वाले उत्पादों से किया जाता है।

उपकरण का संचालन और समायोजन करना आसान है।

गति, वेल्डिंग मापदंड आदि जैसे संचालन सुविधाजनक हैं।

1.5 उपकरण विन्यास और घटक ब्रांड

• शीतलन जल मशीन

हवा से ठंडे बॉक्स प्रकार के जल शीतलन इकाइयों के तकनीकी विनिर्देश मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं:

• वायु कंप्रेसर

. KAIZEN BK सीरीज 37KW स्क्रू कंप्रेसर समर्थन पैरामीटर

बीके सीरीज का नया स्क्रू कंप्रेसर मानवीकृत मानव-मशीन इंटरफ़ेस डिस्प्ले और नियंत्रण प्रणाली।

सरल और सुविधाजनक संचालन

ऑपरेशन की स्थिति एक नज़र में देखी जा सकती है।

. बीके सीरीज स्क्रू कंप्रेसर आपके लिए 24 घंटे बिना पर्यवेक्षण के काम कर सकता है।

. रखरखाव या ओवरहाल चीनी में संकेत दिया जब असामान्यताएं होती हैं.

. स्पेयर आउटपुट इंटरफेस के साथ, यह कई इकाइयों की श्रृंखला नियंत्रण और दूरस्थ निदान नियंत्रण का एहसास कर सकता है।

BK श्रृंखला नई पेंच कंप्रेसर निर्मित तेल पृथक्करण प्रणाली के साथ

. निर्मित तेल पृथक्करण डिजाइन को अपनाने से तेल-वायु पृथक्करण प्रभाव सुनिश्चित होता है और तेल की खपत कम होती है, और डिजाइन की शुरुआत से ही उत्पाद की गुणवत्ता पूरी तरह से गारंटीकृत होती है।

बीके श्रृंखला का नया प्रकार स्क्रू एयर कंप्रेसर उच्च दक्षता वाला वायु प्रवेश नियंत्रण वाल्व।

. चालू/बंद नियंत्रण मोड

चेक वाल्व के साथ तेल विरोधी स्प्रे डिजाइन

बीके सीरीज के स्क्रू कंप्रेसर में कम खपत वाले, उच्च दक्षता वाले मोटर्स की एक नई पीढ़ी है।

. उच्च प्रारंभ टोक़

. इन्सुलेशन वर्ग F, सुरक्षा वर्ग IP54

एसकेएफ बीयरिंग, कम शोर, लंबे जीवनकाल

ईंधन भरने के उपकरण के साथ, मशीन को बंद किए बिना ईंधन भर सकता है।
