शेडोंग टाइम मशीनरी टेक्नोलॉजी कं, लिमिटेड
"प्रबलित रेबर ट्रस फ्लोर प्लेट वेल्डिंग उत्पादन लाइन (SGHJ-IV) " के बारे में उपकरण डेटा और उद्धरण
कानूनी प्रतिनिधि: कुई हाओ
फोन: 13395378282
पताः आर्थिक विकास क्षेत्र, जिनिंग शहर, शेडोंग प्रांत
वेबसाइटः www.sdsgzn.com
I. व्यावसायिक उद्धरण 2
II. प्रबलित स्टील ट्रस फ्लोर प्लेट परियोजना का परिचय 3
1परियोजना का अवलोकन3
2उत्पादन प्रक्रिया का परिचय4
3फर्श प्लेटों के लिए प्रबलित स्टील ट्रस उत्पाद (गुनाए गए कोने कोणों के साथ)5
III. उपकरण प्रदर्शन और तकनीकी मापदंड 6
1रेबर ट्रस उत्पादन लाइन के तकनीकी मापदंड6
1.1 उपकरण का अवलोकन6
1.2 रेबर ट्रस उत्पादन लाइन की उपकरण संरचना6
1.3 उपकरण के तकनीकी मापदंड:7
1.4 उपकरण की विशेषताएं8
1.5 उपकरण विन्यास और घटक ब्रांड10
2. प्रबलित रेबर ट्रस टेम्पलेट स्वचालित वेल्डिंग मशीन10
2.1 उपकरण का अवलोकन10
2.2 रेबर ट्रस उत्पादन लाइन की उपकरण संरचना11
2.3 उपकरण के तकनीकी मापदंड:12
2.4 उपकरण की विशेषताएं12
3. ठंडा पानी मशीन13
3.1 वायु-कूल्ड बॉक्स कूलिंग यूनिट की तकनीकी विनिर्देश:13
4वायु कंप्रेसर14
4.1 हवा से ठंडा स्क्रू मशीन के तकनीकी मापदंड14
5. फ़नीर प्रेस16
बुद्धिमान सीएनसी ट्रस वेल्डिंग उत्पादन लाइनों के पेशेवर निर्माता
| SGHJ-IV बुद्धिमान सीएनसी ट्रस वेल्डिंग उत्पादन लाइन उद्धरण | ||||||
| उद्धरण इकाईः Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
सीरियल नहीं. |
उपकरण का नाम | उपकरण का मॉडल |
इकाइयां |
मात्रा |
व्यय मूल्य (RMB) |
राशि (RMB) |
|
1 |
प्रबलित स्टील ट्रस वेल्डिंग उत्पादन लाइन | SGHJ-IV (स्वचालित स्टैकिंग) |
इकाई |
1 |
||
|
2 |
टेम्पलेट वेल्डिंग मशीन | एसजीएमबी-600/576 |
इकाई |
1 |
||
|
3 |
पेंच हवा कंप्रेसर | कैजेन BK37kW |
इकाई |
1 |
||
|
4 |
प्लेट प्रेस | वी के आकार का 600/576 | इकाई |
1 |
||
|
5 |
शीतलन जल मशीन | आरएक्स-10 | इकाई |
1 |
||
|
6 |
रेबर बट वेल्डिंग मशीन | 25kva | इकाई |
1 |
||
| कुल |
कुल उपकरण राशि: ¥ पत्रों में: |
|||||
| नोट: इस मूल्य में कर (13% VAT), माल ढुलाई, डिबगिंग और स्थापना शुल्क और प्रशिक्षण शुल्क शामिल हैं। | ||||||
| हमारी कंपनी अनुसंधान और विकास, और प्रबलित स्टील ट्रस वेल्डिंग उत्पादन लाइनों के निर्माण पर ध्यान केंद्रित करती है। हमारे पास एक पेशेवर और कुशल तकनीकी अनुसंधान और विकास टीम है.कंपनी तकनीकी नवाचार को महत्व देती है, स्वतंत्र नवाचार के मार्ग का पालन करती है, बाजार की मांग को पूरा करने के लिए उत्पाद संरचना को लगातार समायोजित करती है,और कई प्रसिद्ध उद्यमों के साथ दीर्घकालिक सहकारी संबंध स्थापित किए हैं. | ||||||
कंपनी का नाम: Shandongसमयमशीनरी टेक्नोलॉजी कं, लिमिटेड
कर पहचान संख्याः 91370811MA3EP7HT68
कंपनी खाताः 815010601421010400
बैंक: जिनिंग बैंक सिचेंग शाखा
पता: जियाफेंग रोड के पूर्व में, रुइक्सियांग रोड के उत्तर में, जिनिंग आर्थिक विकास क्षेत्र, शेडोंग प्रांत (शेडोंग ताइफेंग इंजीनियरिंग ग्रुप कं, लिमिटेड के परिसर में)
II. प्रबलित स्टील ट्रस फ्लोर प्लेट परियोजना का परिचय
1परियोजना का अवलोकन
प्रबलित ट्रस फर्श स्लैब एक संयोजन टेम्पलेट है जो फर्श में स्टील की सलाखों को फैक्ट्री में ट्रस फ्रेम के रूप में संसाधित करता है और उन्हें गैल्वेनाइज्ड वेल्डेड शीट के साथ एक साथ वेल्ड करता है।इसके ऊपर कंक्रीट डाला जाता है ताकि एक प्रबलित ट्रस कंक्रीट फर्श का निर्माण हो सकेप्रबलित ट्रस फ्लोर स्लैब के कई फायदे हैं जैसे कि कम कुल लागत, ऊर्जा संरक्षण और पर्यावरण संरक्षण, तेज निर्माण गति और कम निर्माण लागत।हाल के वर्षों में, इसे हमारे देश में तेजी से बढ़ावा और लोकप्रिय बनाया गया है।
प्रबलित ट्रस टेम्पलेट्स के उत्पादन में स्वचालित प्रसंस्करण उपकरण और विनिर्माण प्रक्रियाओं के उपयोग के कारण, यह मानकीकृत और बड़े पैमाने पर कारखाना उत्पादन प्राप्त किया है।यह स्थिर वेल्डिंग गुणवत्ता जैसे फायदे हैं, स्टील की छड़ों का समान वितरण और उत्पाद के सटीक आयाम।यांत्रिक और औद्योगिक स्थापना से निर्माण स्थल पर स्टील की पट्टी बांधने की मात्रा में काफी कमी आती है और निर्माण श्रमिकों की कार्य परिस्थितियों में सुधार होता है, प्रभावी ढंग से निर्माण की गुणवत्ता सुनिश्चित करता है। प्रबलित ट्रस फर्श स्लैब को आग की रोकथाम और एंटी-कोरोजियन मुद्दों पर विचार करने की आवश्यकता नहीं है,जंग रोधी और अग्नि रोकथाम उपायों की लागत को कम करनाइसलिए अन्य प्रोफाइल वाली स्टील प्लेटों की तुलना में प्रबलित ट्रस फर्श स्लैबों को अपनाने से समग्र लागत में महत्वपूर्ण लाभ होता है।
2.फर्श स्लैब के लिए रेबर ट्रस (नीचे के कोने झुकने के साथ)
III.उपकरण प्रदर्शन और तकनीकी मापदंड
1.रेबर ट्रस उत्पादन लाइन के तकनीकी मापदंड
1.1 उपकरण का अवलोकन

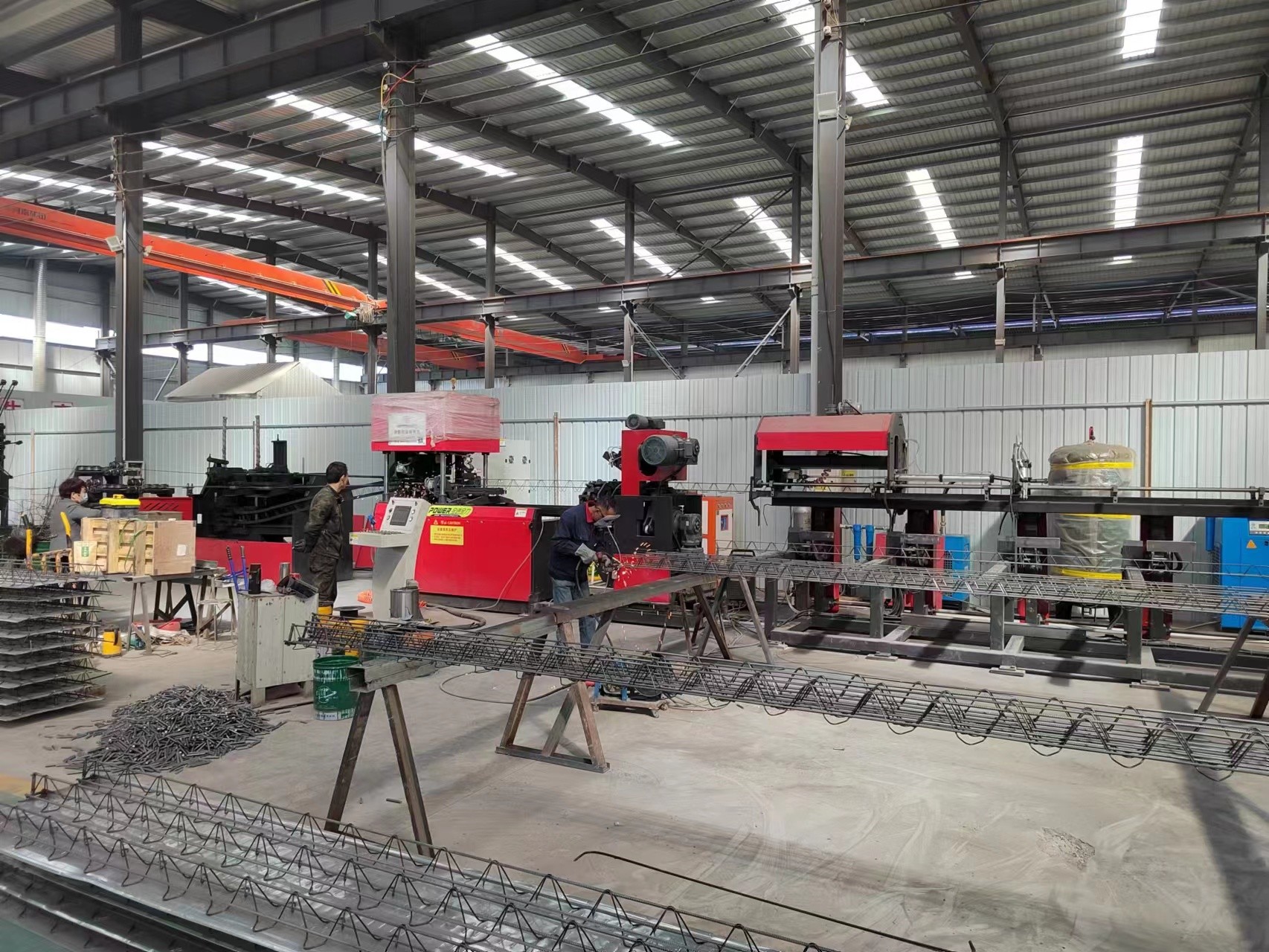

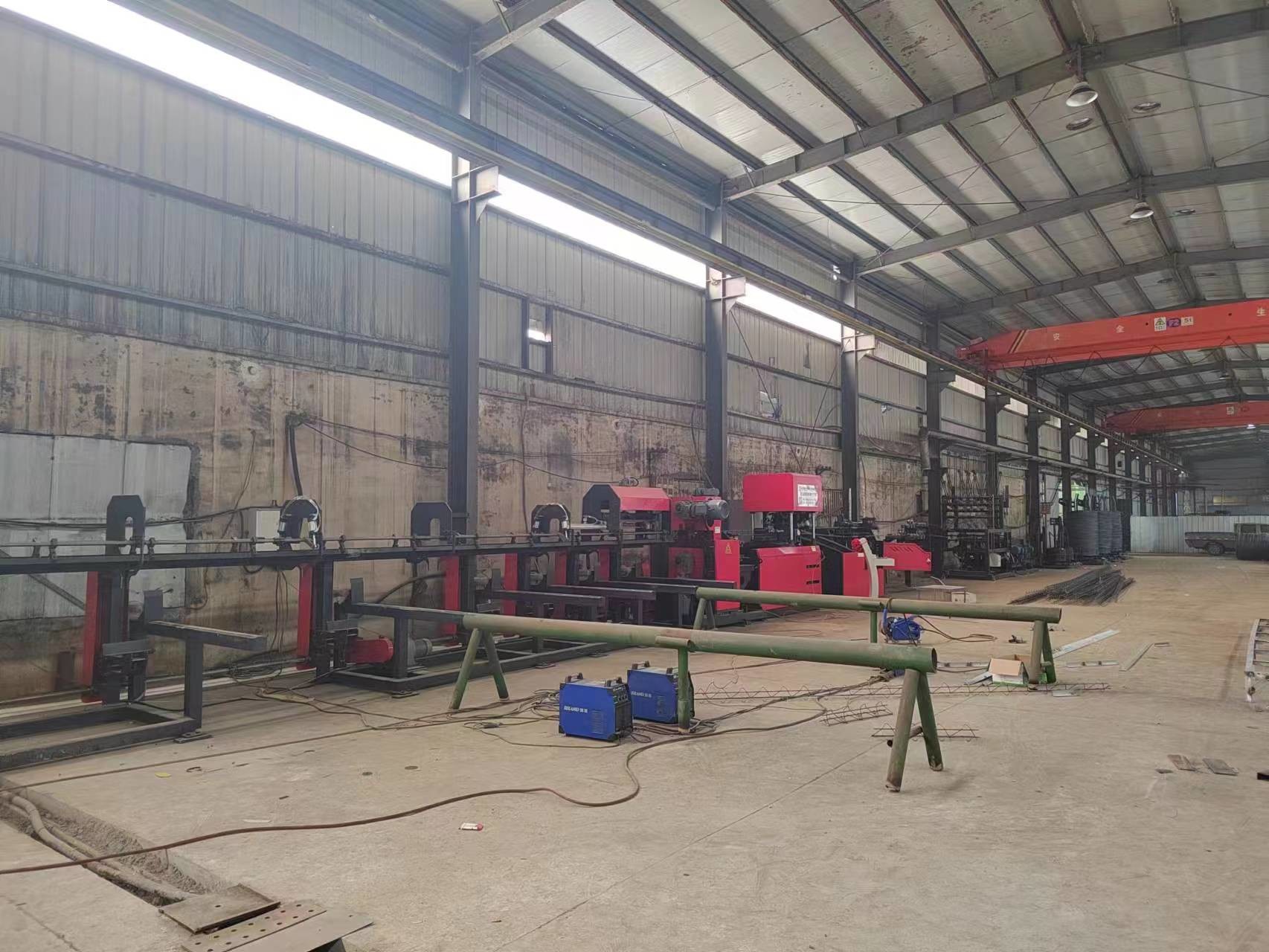

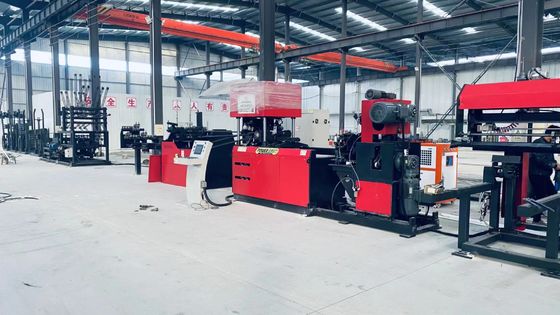

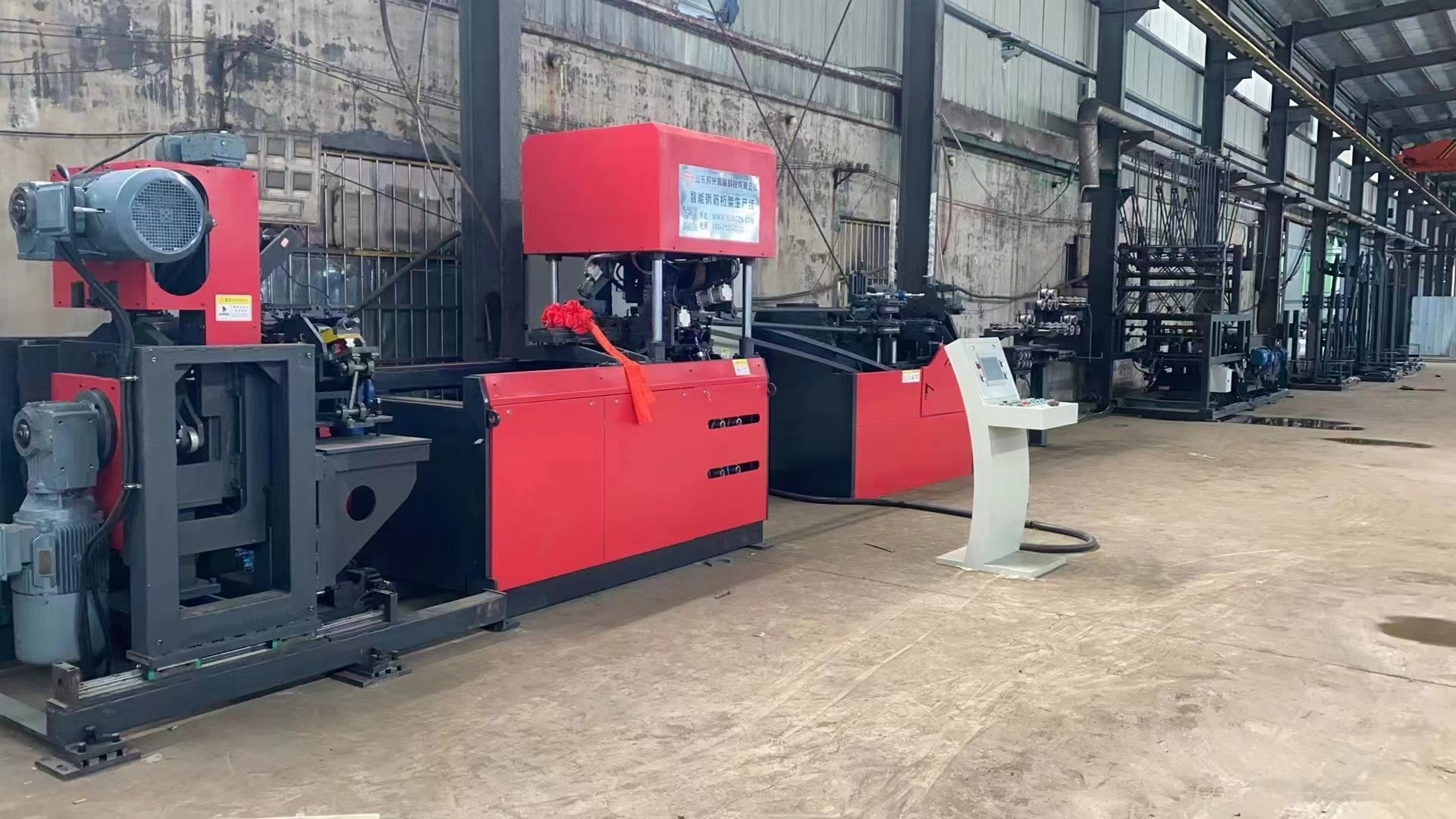

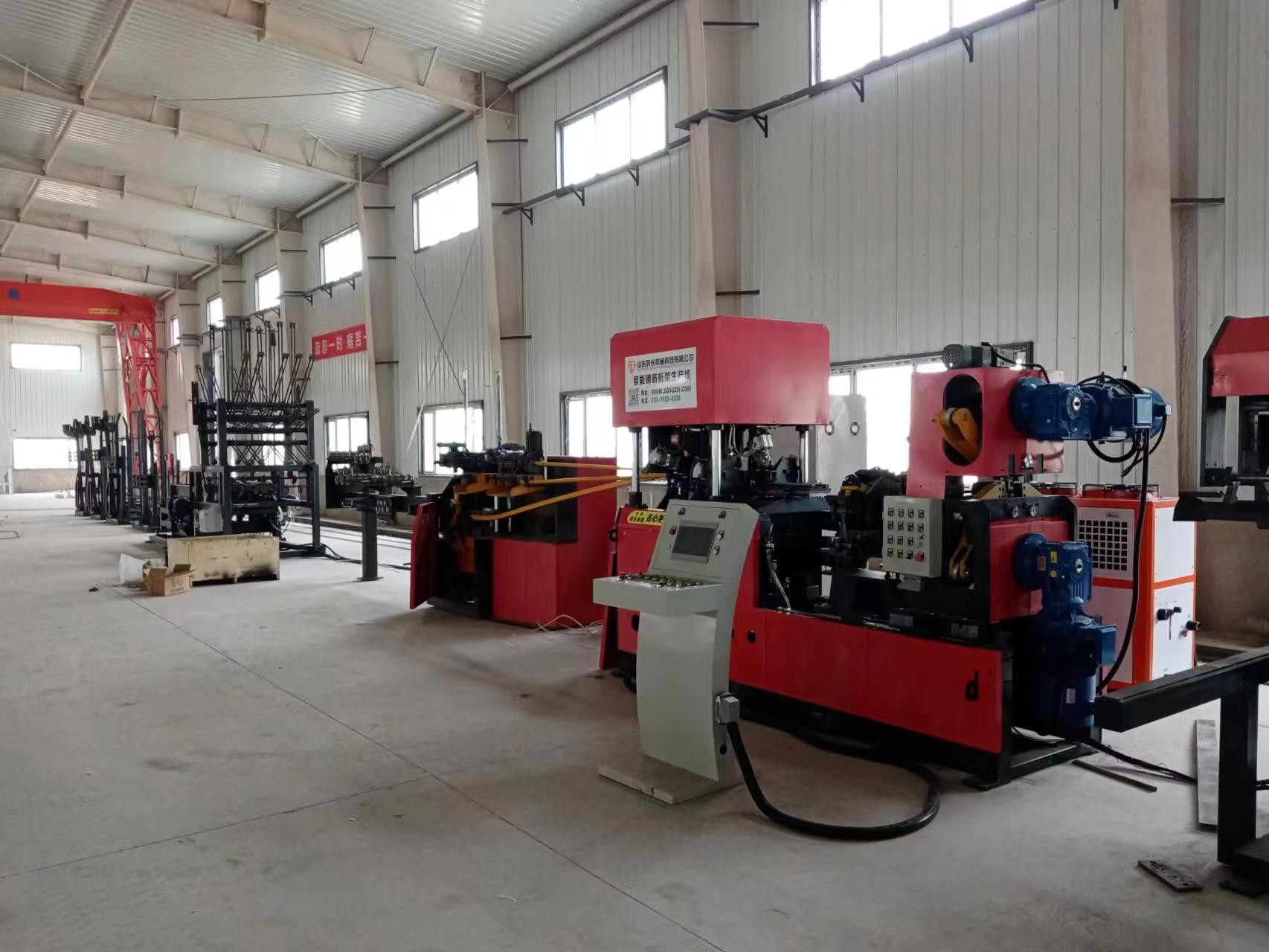

रेबर ट्रस उत्पादन लाइन एक पूरी तरह से स्वचालित उत्पादन लाइन है जो रेबर कॉइल तार बिछाने, सीधा करने, साइड स्टील झुकने, वेल्डिंग बनाने, स्वचालित काटने को एकीकृत करती है,और तैयार उत्पाद संग्रहयह फर्श स्लैब के लिए रेबर ट्रस के साथ-साथ प्रीफैब्रिकेटेड बिल्डिंग पीसी रेबर ट्रस का उत्पादन कर सकता है।भवन निर्माण (पूर्वनिर्मित मंजिल स्लैब) और उच्च गति रेल निर्माण (डबल-ब्लॉक स्लीपर) में व्यापक रूप से लागू, अन्य क्षेत्रों के बीच।
1.2 उपकरण रेबर ट्रस उत्पादन लाइन की संरचनाः
| नहीं. | उपकरण के घटक | मात्रा | तकनीकी विशेषताएं |
| 1 | कॉइल रेबर वायर बिछाने वाला रैक | एक सेट | ऊर्ध्वाधर तार बिछाने वाला रैक |
|
2 |
सीधा करने और खिलाने का तंत्र | एक सेट | बहु-चक्की सीधीकरण को अनुकूलित करता है, जिसमें रेबर रिब्स को क्षतिग्रस्त किए बिना उत्कृष्ट सीधीकरण प्रभाव होता है; तीन मंदी मोटरों के साथ दोहरी चालित तार खिला। |
| 3 | सामग्री भंडारण तंत्र | एक सेट | एक नए प्रकार के ओपन स्टोरेज रैक से लैस है जो डिशनिंग स्टोरेज का उपयोग करता है, जिससे निरंतर उत्पादन की अनुमति मिलती है और रीबार जमा होने से प्रभावी ढंग से बचा जाता है। |
|
4 |
टर्मिनल सीधीकरण तंत्र | एक सेट | दूसरे चरण के टर्मिनल सीधीकरण को मुख्य सुदृढीकरण और विकर्ण सदस्यों पर वेल्डिंग और पांच रोलर सीधीकरण विधि का उपयोग करके बनाने से पहले किया जाता है,ट्रस उत्पादों की सीधाई सुनिश्चित करना. |
|
5 |
विकर्ण सदस्य झुकने की तंत्र | एक सेट |
1) पेंडुलम रॉड को झुकाना एक सर्वो मोटर द्वारा संचालित किया जाता है, जो अच्छे सिंक्रनाइज़ेशन और उच्च स्थिरता सुनिश्चित करता है। 2) तार खिलाया तंत्र एक अन्य सर्वो मोटर द्वारा संचालित है, बेहतर सिंक्रनाइज़ेशन और उच्च सटीकता प्रदान करता है। जब झुकने तंत्र के साथ संयुक्त,दो सर्वो मोटर्स का सही सहयोग मशीन को रोकने के बिना ट्रस पिच के परिवर्तन को सक्षम बनाता है, जिससे उत्पादन की दक्षता में काफी वृद्धि हुई।
|
|
6 |
वेल्डिंग मुख्य इकाई | एक सेट | दो स्पॉट वेल्ड का प्रयोग किया जाता है, जिसमें कुल 2 ट्रांसफार्मर कार्यरत होते हैं, जिससे वेल्डिंग ट्रांसफार्मर की कुल बिजली खपत 60 प्रतिशत से अधिक कम हो जाती है। |
|
7 |
झुकने का तंत्र | एक सेट | सर्वो-मैकेनिकल झुकने का उपयोग, तेज गति, कम शोर, उच्च स्थिरता। |
|
8 |
काटने का तंत्र | एक सेट | काटने की प्रक्रिया के कारण खुली वेल्ड की समस्या को प्रभावी ढंग से हल करने के लिए एक "कतरनी प्रकार" काटने के मोड का उपयोग करता है। यह मोड काटने की प्रक्रिया के दौरान ट्रस विकृति और विकृति से बचने में भी मदद करता है.काटने की स्थिति के समायोजन को सर्वो मोटर द्वारा नियंत्रित किया जाता है, जो मशीन को रोकने के बिना किसी भी लंबाई के ट्रस को काटने में सक्षम बनाता है। |
| 9 | संचयी संग्रह तंत्र | एक सेट | स्वचालित स्टैकिंग |
| 10 | विद्युत नियंत्रण प्रणाली | एक सेट | |
|
11 |
ऑपरेटिंग सिस्टम |
एक सेट |
ऑपरेटिंग बटन और अन्य घटक उच्च गुणवत्ता वाले हैं सुविधाजनक उपकरण संचालन और समायोजन गति, वेल्डिंग मापदंडों आदि का सुविधाजनक संचालन ट्रस आरक्षण प्रणाली
|
| 12 | निर्देश पुस्तिका, स्पेयर पार्ट्स और औजार | एक सेट |
मानक विन्यास
|
1.3 उपकरण के तकनीकी मापदंड:
| स्विंग आर्म | इकाइयां | मात्रा | नोट |
| तार बिछाने वाले रैक की लोड क्षमता | किलो |
2000 |
ऊपरी तार की ऊंचाई 2 मीटर से अधिक नहीं होनी चाहिए और पार्श्व तार की ऊंचाई 1.3 मीटर से अधिक नहीं होनी चाहिए। |
| तार बिछाने वाले रैक की संख्या | इकाइयां |
5 |
|
| साइड स्टील फोर्मिंग मोटर की शक्ति |
किलोवाट |
7.5 |
सर्वो मोटर |
| वेल्डिंग ट्रांसफार्मर की शक्ति |
किलोवाट |
11 | सर्वो मोटर |
| तार बिछाने वाले रैक की लोड क्षमता |
किलोवाट |
160x2 |
आंतरायिक संचालन |
| कतरनी मोटर शक्ति | किलोवाट | 11+11 | आंतरायिक संचालन |
| निचले कोने में झुकने की विधि | मैकेनिकल |
सर्वो मोटर
|
|
| रैक मोटर शक्ति को इकट्ठा करना और उठाना | किलोवाट |
2.2 |
आंतरायिक संचालन |
| पार्श्व तारों की झुकने की ऊँचाई |
मिमी |
200 |
190-210 स्वचालित रूप से समायोज्य पिच |
| तालमेल की ऊंचाई |
मिमी |
70-270 |
ऊंचाई 250 और उससे ऊपर बिना निचले कोण के तार के |
| तालमेल चौड़ाई |
मिमी |
70-90 |
बड़ी चौड़ाई |
| ऊपरी और निचले तारों का व्यास | मिमी |
6-12 |
|
| पार्श्व तारों का व्यास |
मिमी |
4-7 |
|
| तार की लंबाई |
m |
0.2~14 |
स्वचालित रूप से समायोज्य पिच
|
| ताल की सीधाई |
मिमी |
±5 | |
| तार की ऊंचाई त्रुटि |
मिमी |
±2 | |
| तार की लंबाई त्रुटि | mm/m | ±5 |
अधिकतम त्रुटि ±15 मिमी से अधिक नहीं
|
| खुले ऊपरी और निचले तारों की ऊंचाई |
मिमी |
≤5 | |
| उत्पादन लाइन की गति |
m |
12-15 |
वास्तविक स्थिर उत्पादन गति तार के विनिर्देशों से निर्धारित होती है। |
| वायु दबाव | एमपीए | ≥0.7 | प्रयोग की जाने वाली गैस साफ, फिल्टर और सूखी होनी चाहिए। |
| वायु खपत | m3/मिनट | 3/45 | |
| उत्पादन लाइन की लंबाई (लंबाई * चौड़ाई * ऊंचाई) | मिमी | उत्पादन लाइन की लंबाई 45000*3000*3500 तक उचित रूप से समायोजित की जा सकती है। | |
| कुल उत्पादन |
टी |
≤18 (सामग्री और बाहरी नियंत्रण बक्से को छोड़कर) | |
| नोटः मानक विन्यास में निचले कोण की झुकने की तंत्र शामिल है। कृपया निर्दिष्ट करें कि क्या आवासीय औद्योगिकरण के लिए विन्यास में निचले कोण की झुकने की तंत्र शामिल नहीं है। | |||
1.4.1 उपकरण की विशेषताएं
1रबर बिछाने का फ्रेम
5 सेट बार पेआउट स्टैंड हैं, जो घूर्णी पेआउट पद्धति का उपयोग करते हैं, अधिकतम भार 2 टन है।
प्रत्येक भुगतान स्टैंड एक स्वतंत्र वायु ब्रेकिंग डिवाइस से लैस है।
प्रत्येक भुगतान स्टैंड में स्टील की सलाखों की सतह पर ऑक्साइड स्केल को हटाने के लिए एक स्वतंत्र पूर्व-सीधीकरण तंत्र होता है।
2सीधीकरण और भोजन तंत्र
इसमें स्टील की सलाखों की पसलियों को क्षतिग्रस्त किए बिना अच्छे सलाखों के प्रभाव के साथ बहु-पहिया सीधा करने का उपयोग किया जाता है। खिला के लिए तीन मंदी मोटर्स का उपयोग किया जाता है।
प्रत्येक फ़ीडिंग तंत्र को स्वतंत्र रूप से नियंत्रित किया जा सकता है।
3स्टील बार भंडारण तंत्र
यह बफरिंग और भंडारण के लिए एक नए प्रकार के खुले भंडारण रैक को अपनाता है, जो निरंतर उत्पादन के लिए सुविधाजनक है और प्रभावी रूप से इस्पात सलाखों को उलझने से रोकता है।
4. टर्मिनल सरलीकरण तंत्र
वेल्डिंग और मोल्डिंग से पहले मुख्य पट्टी और वेब पट्टी पर माध्यमिक टर्मिनल सीधीकरण किया जाता है। तैयार ट्रस की सीधीपन सुनिश्चित करने के लिए पांच रोल सीधीकरण का उपयोग किया जाता है।
यह तंत्र ट्रस उत्पादों की सीधाई को समायोजित करने में महत्वपूर्ण भूमिका निभाता है।
5. वेब बार दबाने और फ़ीडिंग तंत्र
स्विंग-आर्म झुकने का उपयोग स्टील की सलाखों को झुकाने के लिए किया जाता है, जो एक सर्वो मोटर द्वारा संचालित होता है, जिसमें अच्छा सिंक्रनाइज़ेशन और उच्च स्थिरता होती है।
स्टील बार झुकना निरंतर है (झुकने की तंत्र एक सर्कुलर और ऊपर और नीचे स्विंगिंग गति में काम करता है, बिना देरी के), तेजी से बनाने की गति के साथ।
स्टील बार बनाने वाले मोल्ड में स्टील बार की सतह को खरोंचने से रोकने के लिए बेलनाकार सतहें होती हैं।
भोजन तंत्र एक सर्वो मोटर द्वारा संचालित है, बेहतर सिंक्रनाइज़ेशन और सटीकता के साथ।दो सर्वो मोटर्स का सही संयोजन बिना रुके ट्रस पिच बदलने के कार्य का एहसास कर सकते हैं, जिससे उत्पादन की दक्षता में काफी सुधार हुआ।
6वेल्डिंग भाग
दो स्पॉट वेल्डर, एक ऊपर और एक नीचे, कुल मिलाकर दो ट्रांसफार्मर के साथ चार निचले प्रेस रोलर्स अच्छे सिंक्रनाइज़ेशन के साथ।
वेल्डिंग सिलेंडरों में एक छोटा स्ट्रोक, बड़ा बल, तेज वेल्डिंग गति और उच्च गुणवत्ता होती है। वेल्डिंग सिलेंडर उच्च गुणवत्ता वाले ब्रांडों का उपयोग करते हैं और हवा क्लैंप होते हैं।
वेल्डिंग इलेक्ट्रोड क्रोम-ज़िरकोनियम मिश्र धातु तांबे से बने होते हैं।
वेल्डिंग के आकार और आकार को सुनिश्चित करने के लिए पोजिशनिंग तंत्र से लैस।
दो-बिंदु प्रतिरोध स्पॉट वेल्डिंग विधि सहकर्मियों की तुलना में 60% तक स्थापना शक्ति को कम करती है, और प्रत्येक वेल्डिंग बिंदु के वेल्डिंग मापदंडों को स्वतंत्र रूप से सेट किया जा सकता है।
चार-तरफा इलेक्ट्रोड सिर का चार बार पुनः उपयोग किया जा सकता है, जिससे लागत तीन गुना कम हो जाती है।
7. काटने की तंत्र
काटने की प्रक्रिया के कारण खुली वेल्ड की समस्या को प्रभावी ढंग से हल करने और काटने के दौरान ट्रस के विरूपण और विकृति से बचने के लिए "कतरनी प्रकार" काटने का तरीका अपनाया जाता है।
तेज काटने की गति, वेल्डिंग को रोकने की कोई आवश्यकता नहीं है।
मुख्य और पार्श्व सुदृढीकरण वेल्डिंग जोड़ों पर उच्च शक्ति वाले काटने के लिए चीन से विकसित नवीनतम उच्च शक्ति और कठोर मोल्ड स्टील का उपयोग किया जाता है।
8स्वचालित संग्रह और स्टैकिंग तंत्र
स्वचालित संग्रह तंत्र निरंतर उत्पादन को रोकने की आवश्यकता के बिना अनुमति देता है, जिससे दक्षता में सुधार होता है।
यह अलग-अलग आकारों के, लंबे और छोटे ट्रसों को इकट्ठा कर सकता है।
ट्रस का स्वतः संग्रह, स्टैकिंग और शिपिंग पूरी तरह से स्वचालित है।
स्वचालित संग्रह और स्टैकिंग उपकरण ऑपरेटरों की संख्या 2 कम करता है।
9विद्युत नियंत्रण प्रणाली
यह उच्च स्थिरता के साथ हेचुआन से नियंत्रण प्रणाली को अपनाता है।
10. ऑपरेटिंग सिस्टम
ऑपरेटिंग बटन और अन्य घटकों का उपयोग उच्च गुणवत्ता वाले उत्पादों से किया जाता है।
उपकरण का संचालन और समायोजन करना आसान है।
गति, वेल्डिंग मापदंड आदि जैसे कार्य सुविधाजनक हैं।
1.5उपकरण विन्यास और घटक ब्रांड
| नाम | ब्रांड |
स्पष्टीकरण टिप्पणियाँ |
| ऑपरेटिंग स्क्रीन | कुन्लुन टोंगटाई | यह एक बुद्धिमान आईओटी टच स्क्रीन है जिसमें कोर के रूप में एआरएम सीपीयू और 800 मेगाहर्ट्ज मुख्य आवृत्ति है। उत्पाद डिजाइन 10 इंच टीएफटी एलसीडी, रिज़ॉल्यूशन 1024 * 600, चार तार प्रतिरोधक टच स्क्रीन,और यह भी पूर्व स्थापित McsgPro विन्यास सॉफ्टवेयर के साथ. |
| पीएलसी | हेचुआन | उच्च प्रदर्शन, कॉम्पैक्ट संरचना, शक्तिशाली कार्य और उच्च स्थिरता। |
| सर्वो मोटर | हेचुआन | उच्च प्रदर्शन, उच्च विश्वसनीयता और उच्च गुणवत्ता। |
| निम्न वोल्टेज नियंत्रण | CHNT | चीनी प्रसिद्ध ब्रांड, स्थिर गुणवत्ता, उच्च विश्वसनीयता। |
| विद्युत आपूर्ति स्विच करना | ताइवान मिंगवे | ताइवान का प्रसिद्ध ब्रांड, जिसका अनुसंधान और विनिर्माण में 30 वर्ष से अधिक का अनुभव है। |
| वेल्डिंग ट्रांसफार्मर | चेंगटाई | जापानी वेल्डिंग तकनीक का उपयोग करना। |
| वायु घटक | यदेक | ताइवान का प्रसिद्ध ब्रांड, अच्छी गुणवत्ता, उच्च विश्वसनीयता, उच्च भार क्षमता। |
| सोलेनोइड वाल्व | यदेक | ताइवान का प्रसिद्ध ब्रांड, अच्छी गुणवत्ता, उच्च विश्वसनीयता, उच्च भार क्षमता। |
| वेल्डिंग सिलेंडर | शुआंगबेली कस्टम सिलेंडर | तेज गति, पर्याप्त शक्ति और उच्च स्थिरता। |
| वेल्डिंग नियंत्रक | शंघाई गुओलोंग | स्थिर उत्पाद प्रदर्शन और विश्वसनीय गुणवत्ता। |
| कम करनेवाला | झेजियांग तियानहोंग | स्थिर और विश्वसनीय प्रदर्शन। |
| रैखिक मार्गदर्शक रेल | ताइवान शांगयिन | उच्च भार क्षमता, उच्च परिशुद्धता, उच्च गति और उच्च सटीकता। |
| असर | एन.एस.के. | आयातित गुणवत्ता, स्थिर गुणवत्ता और उच्च विश्वसनीयता। |
| विद्युत तार, केबल | गुआंग्डोंग यिंगके | उत्कृष्ट सामग्री, मजबूत इन्सुलेशन, कम सनकीपन। |
2रेबर ट्रस फोर्मवर्क के लिए स्वचालित वेल्डिंग मशीन
2.1 उपकरण का अवलोकन
रेबर ट्रस मोल्डवर्क वेल्डिंग उत्पादन लाइन में कन्वेयर रोलर कन्वेयर, स्वचालित संरेखण, स्वचालित मार्गदर्शन, स्वचालित वेल्डिंग, नियंत्रण प्रणाली आदि शामिल हैं।यह मुख्य रूप से जस्ती प्लेट के साथ वेल्डिंग स्टील ट्रस के लिए प्रयोग किया जाता है, स्टील प्लेट और अन्य स्टील ढालना निर्माण उद्योग में. (यह वेल्ड कर सकते हैं "वी" प्रकार के नीचे प्लेट और "एम" प्रकार के नीचे प्लेट)
2.2 रेबर ट्रस मोल्डवर्क वेल्डिंग मशीन उपकरण की संरचना
| नहीं. | मशीन के घटक | मात्रा | तकनीकी विशेषताएं |
| 1 | मोटर चालित लोडिंग फ्रेम | एक सेट | 3*3 मीटर |
| 2 | मोटर चालित अनलोडिंग मशीन | एक सेट | 3pcs*3 मीटर |
|
3 |
वेल्डिंग मशीन | एक सेट | सर्वो मोटर स्टेपिंग को अपनाते हुए, इलेक्ट्रोड सिर को संरेखण stopper और गाइड डिवाइस के साथ पानी से ठंडा किया जाता है। |
| 4 | विद्युत नियंत्रण प्रणाली | एक सेट | झोंगडा यू-कंट्रोल इंटेलिजेंट मॉड्यूल जैसी नियंत्रण प्रणाली को अपनाना |
| 5 | ऑपरेटिंग सिस्टम | एक सेट | एसजीएमबी प्रणाली अपनाएं |
| 6 | निर्देश पुस्तिका, यादृच्छिक स्पेयर पार्ट्स और उपकरण | एक सेट | मानक विन्यास |
|
7 |
अन्य विन्यास | एक सेट | निर्देशित वायु संपीड़न और संरेखण stopper, मोटर चालित प्राप्त करने और खिला फ्रेम के साथ सुसज्जित। |
| नामित वोल्टेज |
380V 50HZ |
| वेल्डिंग ट्रांसफार्मर की शक्ति | 3*100 केवीए |
| अन्य शक्ति | 3 किलोवाट |
| चरण पिच | 190 मिमी-210 मिमी (ट्यून करने योग्य) |
| वेल्डिंग इलेक्ट्रोडों की संख्या | 6 इकाइयाँ |
| कार्य तालिका की ऊंचाई | 800 मिमी |
| प्रसंस्करण योग्य फर्श की चौखट की लंबाई | 0.4m-12m |
| वेल्डेबल प्लेट की चौड़ाई | 576/600 मिमी |
| वेल्डेबल प्लेट की मोटाई |
0.4 मिमी-1.0 मिमी |
| अन्य विन्यास | यह निर्देशित वायवीय प्रेसिंग और संरेखण स्टॉप और मोटर चालित पिकअप और फीड फ्रेम से लैस है। |
| पूरी मशीन का वजन | 3T |
2.4 उपकरण की विशेषताएं
◆ यह 576 और 600 प्रकार के ट्रस फ्लोर स्लैब का उत्पादन कर सकता है।
◆ विदेशी वेल्डिंग तकनीक को अपनाना, रिसाव वेल्डिंग और जस्ती प्लेट टूटने की घटना से बचने के लिए, जो चीन में इसी तरह के उपकरणों में आसानी से होता है।
◆ सर्वो मोटर स्टेपिंग को अपनाना, अधिक सटीक और तेज़ चलना।
◆ कॉम्पैक्ट और उचित संरचना, सुंदर उपस्थिति।
◆कुल वेल्डिंग शक्ति 300KVA है।
रुई सियांग
स्प्लिट रैक 10 HP हवा से ठंडा जल शीतलन इकाई
लंबाई* चौड़ाई* ऊंचाई=1610*735*1390 मिमी
हवा से ठंडे बॉक्स प्रकार के जल शीतलन इकाइयों के तकनीकी विनिर्देश मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं:
बायपास वाल्व
1.5 इंच के पाइप से कनेक्ट करें
टैंक क्षमता 140L
पंप प्रवाह 9m3/h
|
पद
|
हवा से ठंडा श्रृंखला उत्पाद | |
| आरएक्स-10 | ||
| विद्युत आपूर्ति | 10P-50Hz-380V | |
| शीतलन जल प्रवाह m3/h | 6.0 | |
| कुल बिजली की खपत किलोवाट | 10.5 | |
|
शीतलन क्षमता
|
किलोवाट | 36 |
| kCal/hr | 30960 | |
| प्रकार | पूरी तरह से संलग्न स्क्रॉल प्रकार | |
| प्रारंभ विधि | प्रत्यक्ष प्रारंभ | |
| संघनक इकाई | प्रकार | उच्च दक्षता बैंगनी तांबे जैकेट एल्यूमीनियम पन्नी fined + कम शोर प्रशंसक |
| शीतलन हवा का आयतन m3/h | 12000 | |
| इकाइयों की संख्या | 1 | |
| शीतलक | प्रकार | R22 |
| अंतर्निहित पानी पंप kW | 1.5 | |
|
वाष्पीकरक
|
इकाइयों की संख्या | उच्च दक्षता वाले पानी के टैंक के कॉइल प्रकार |
| प्रकार | 1 | |
| पाइप व्यास | DN40 | |
| सुरक्षा सुरक्षा उपकरण | उच्च और निम्न वोल्टेज संरक्षण, एंटी-आइसिंग संरक्षण (डबल), सुरक्षा वाल्व, अधिभार संरक्षण, अंडर-फेज, रिवर्स फेज, अंडर-वोल्टेज, ओवर-वोल्टेज, जल प्रवाह संरक्षण, आदि। | |
| सुरक्षा सुरक्षा यंत्र | लम्बाई | 1610 |
| चौड़ाई | 735 | |
| ऊँचाई | 1390 | |
| समग्र आयाम | किलो | 326 |
4वायु कंप्रेसर
KAIZEN BK श्रृंखला 37kW पेंच कंप्रेसर समर्थन पैरामीटर
बीके श्रृंखला का नया पेंच कंप्रेसर मानवीकृत मानव-मशीन इंटरफ़ेस डिस्प्ले और नियंत्रण प्रणाली।
सरल और सुविधाजनक संचालन
ऑपरेशन की स्थिति एक नज़र में देखी जा सकती है।
बीके सीरीज स्क्रू कंप्रेसर 24 घंटे आपके लिए काम कर सकता है।
. रखरखाव या ओवरहाल चीनी में संकेत दिया जब असामान्यताएं होती हैं.
. स्पेयर आउटपुट इंटरफेस के साथ, यह कई इकाइयों की श्रृंखला नियंत्रण और दूरस्थ निदान नियंत्रण का एहसास कर सकता है।
BK श्रृंखला नई पेंच कंप्रेसर निर्मित तेल पृथक्करण प्रणाली के साथ
. निर्मित तेल पृथक्करण डिजाइन को अपनाने से तेल-वायु पृथक्करण प्रभाव सुनिश्चित होता है और तेल की खपत कम होती है, और डिजाइन की शुरुआत से ही उत्पाद की गुणवत्ता पूरी तरह से गारंटीकृत होती है।
बीके श्रृंखला के नए प्रकार के पेंच हवा कंप्रेसर उच्च दक्षता हवा प्रवेश नियंत्रण वाल्व।
चालू/बंद नियंत्रण मोड
चेक वाल्व के साथ तेल विरोधी स्प्रे डिजाइन
बीके श्रृंखला के पेंच कंप्रेसर में कम खपत वाले, उच्च दक्षता वाले मोटर्स की एक नई पीढ़ी है।
उच्च प्रारंभ टोक़
इन्सुलेशन वर्ग F, सुरक्षा वर्ग IP54
एसकेएफ बीयरिंग, कम शोर, लंबी सेवा जीवन
ईंधन भरने के उपकरण के साथ, मशीन को बंद किए बिना ईंधन भर सकता है।
| डिस्चार्ज दबाव Mpa |
0.8 |
| डिस्चार्ज वॉल्यूम m3/min | 5.5 |
| मोटर की शक्ति किलोवाट | 37 |
| निकास इंटरफ़ेस | G11/2 |
| शोर db ((A) | 67 |
| वजन किलो | 730 |
| कुल आयाम मिमी | 1240*1030*1435 |
5.फनीर प्रेस(प्रकार"वी" )
प्रक्रिया प्रवाहः अनवॉल्डिंग → गाइडेड फीडिंग → रोल गठन → रोल बनाने में कटौती → रोल बनाने → तैयार उत्पादों का आउटलेट
| मुख्य मोटर शक्ति | 4 किलोवाट ((रोटिंग साइक्लोइड रिडक्शन मोटर) |
| पीएलसी और आवृत्ति कनवर्टर | डेल्टा (पीएलसी माइक्रो कंप्यूटर नियंत्रण प्रणालीः स्वचालित रूप से बोर्डों की संख्या और लंबाई को नियंत्रित करें) |
| टच स्क्रीन | WEINVIEW.CO.,LTD (ताइवान) |
| हाइड्रोलिक मोल्डिंग कतरनी तंत्र | मोल्डिंग में कट-ऑफ |
| फ़ीड चौड़ाई | 625/600 |
| प्लेटों को दबाने के लिए उपयुक्त | 0.4 ∙0.7 मिमी (उत्पादन शक्ति ≤ G300 के साथ जस्ती स्टील प्लेट) |
| आकार देने की गति | 10°15 मीटर/मिनट |
| आकार देने वाले पासों की संख्या | 12 |
| कुल वजन | लगभग 3.5 टन |
| अनलोडिंग रैक | 1 इकाई |
